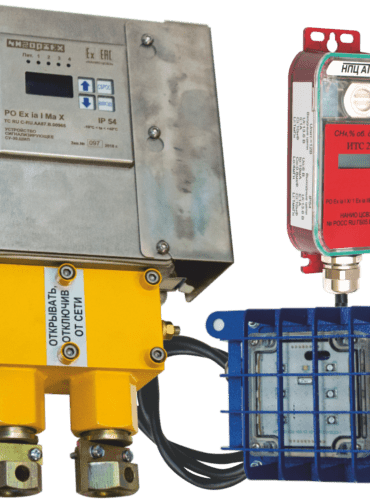

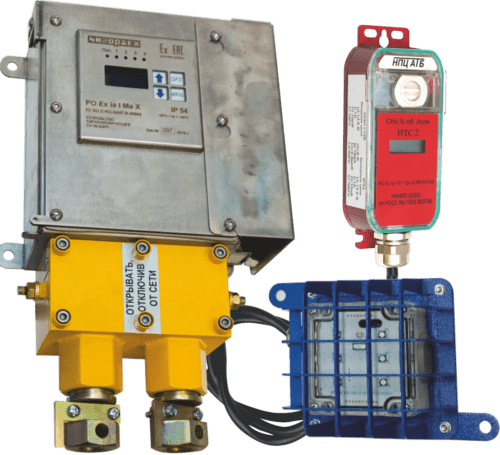

АГЗ СГШО (Аппаратура газовой защиты самоходного горно-шахтного оборудования)
Общая информация
Назначение
Автоматический непрерывный контроль параметров газовой атмосферы в рабочей зоне самоходного горно-шахтного оборудования, предупредительная светозвуковая сигнализация и автоматическая газовая защита оборудования.
Область применения
Взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.19-99 (МЭК 60079-14-96), гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования, установленного во взрывоопасной зоне, а также подземные горные выработки шахт и рудников, опасных по газу (метану) или пыли в соответствии с отраслевыми правилами безопасности.
Общая информация
Комплекс АГЗ СГШО предназначен для повышения безопасности технологических операций, выполняемых с помощью самоходного горно-шахтного оборудования, за счет сигнализации машинисту о приближении концентрации метана к пороговому уровню и блокировки работы двигателя самоходной машины при достижении концентрацией порогового уровня. (Пороговые уровни регламентируются правилами безопасности, проектом освоения месторождения, а также другими нормативно-техническими документами).
1) измерение концентрации метана датчиком ИТС 2 в диапазонах измерения;
2) индикацию на жидкокристаллических дисплеях ИТС 2 и СУ 30.ШИП значений концентрации в диапазоне от 0 до 99,99 %, объемная доля;
3) преобразование величины измеренной концентрации метана в цифровой код стандарта MODBUS ;
4) сравнение измеренного значения концентрации метана, устройством СУ 30.ШИП с заданным значением порогов срабатывания сигнализации и формирование управляющего (защитного) воздействия (изменение состояния выходного реле СУ 38.СГШ) при превышении порога ;
5) свето-звуковое оповещение СУ 37.ЗСО машиниста самоходного горно-шахтного оборудования о превышении предаварийного и аварийного порогов;
6) блокировка запуска горно-шахтного оборудования (срабатывание защитного реле СУ 38.СГШ) при превышении аварийного порога (измеренной концентрации метана)
