Система поиска людей, застигнутых аварией СПАС «МИКОН»

Общая информация

Назначение

Поиск, во время проведения спасательных работ людей, застигнутых аварией, в соответствии с п. 22 ФНП "Правила безопасности в угольных шахтах".

Область применения

Подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу и (или) пыли, согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности. Система предназначена для использования в нормальных и аварийных ситуациях, в том числе во взрывоопасной атмосфере.

Принцип действия

Перед началом поисковых работ, по сигналу системы аварийного оповещения/позиционирования, применяемых на объекте, выполняется активация локационных передатчиков, встроенных в шахтные головные светильники, сигналы которых характеризуются номинальным магнитным моментом 0,08 А×м2 ±30% и диапазоном частот  4000...6000 Гц,  условно разделенным на каналы 05...40.

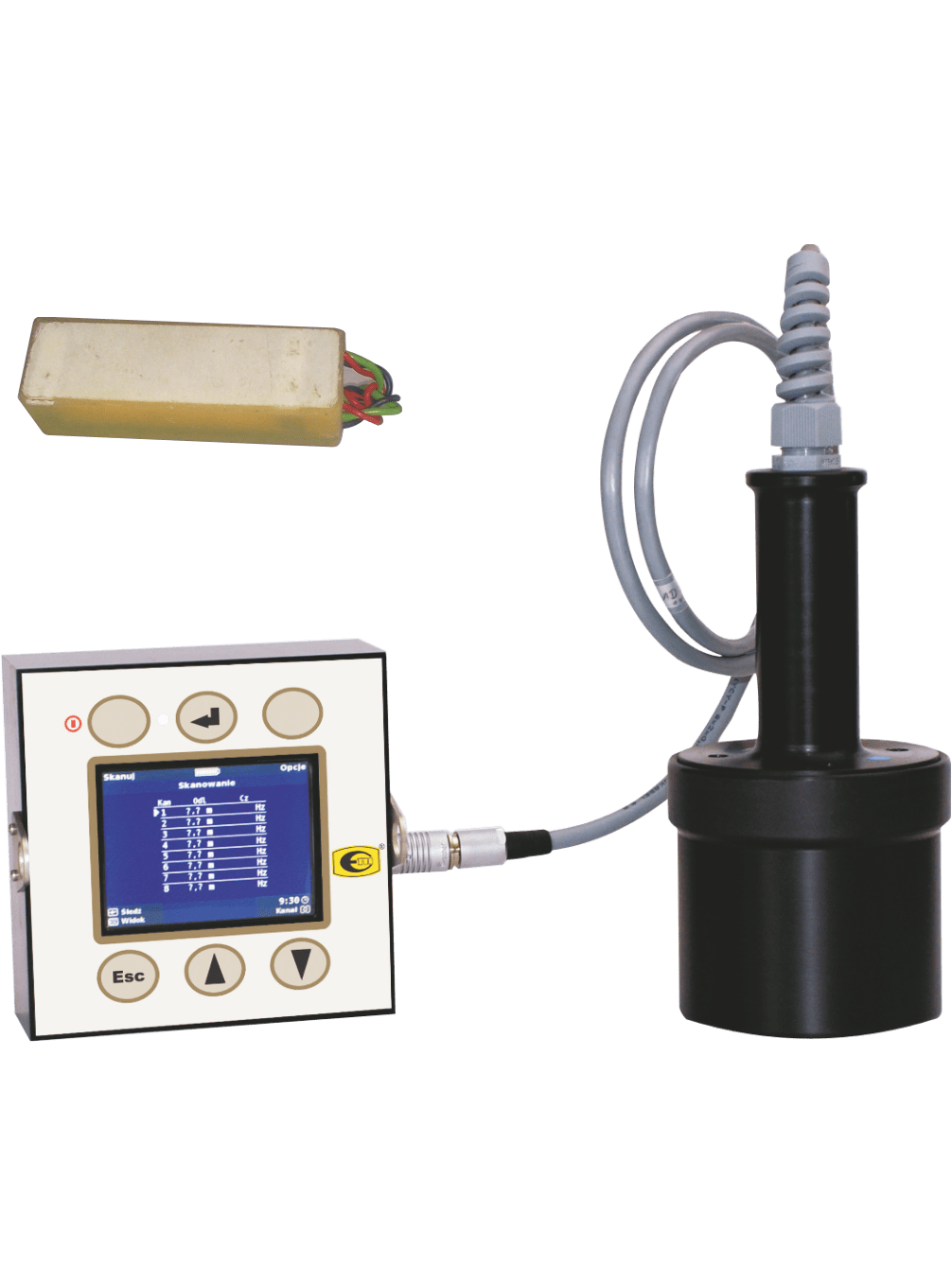

Локационный приемник MinSearch-08 обеспечивает измерение расстояния и определение направления между антенной приемника и локационным передатчиком PGLR. Принцип действия приемника основан на измерении уровня сигнала в диапазоне частот 4000... 6000 Гц. При измерении амплитудных спектров сигнала используется быстрое преобразование Фурье (БПФ), выполняемое многократно для снижения влияния электромагнитных помех.

Локационный приемник MinSearch-15 дополнительно к указанным функциям позволяет обнаруживать и отображать уникальный идентификатор (код), передаваемый локационным передатчиком наряду с несущей частотой, что облегчает отсеивание помех и ускоряет процесс поиска.

Для увеличения точности измерения на каждом канале антенна имеет пять управляемых колебательных контуров, которые настраивают резонансную частоту антенны на середину полосы частот канала. Наличие резонансных частот обусловлено неравномерностью амплитудных характеристик каналов. С целью одинакового определения уровня сигналов передатчиков, работающих в разных точках полосы частот канала, применяются поправочные коэффициенты, которые определяются при калибровке приемника с помощью встроенного генератора.

Посмотреть подробнее

Система СПАС "МИКОН" обеспечивает:

  • одновременное обнаружение всех локационных передатчиков в зоне действия локационного приемника;
  • обнаружение и отображение уникального идентификатора (кода), передаваемого локационным передатчиком наряду с несущей частотой (опционально);
  • определение расстояния и направления до каждого локационного передатчика;
  • высокую точность измерений;
  • простоту эксплуатации.
