Система обеспечивает:
а) полудуплексную голосовую беспроводную связь в прямой видимости между радиостанциями УТИС-Радио, даже при отсутствии инфраструктуры передачи данных;
б) полудуплексную голосовую беспроводную связь в зоне действия ретрансляторов УТИС-Радио UHF между стационарными абонентскими устройствами и радиостанциями УТИС-Радио UHF, находящимися вне зоны прямой связи;
в) полудуплексную голосовую беспроводную связь в зоне действия точек доступа Wi-Fi и сервера УТИС-Радио между стационарными абонентскими устройствами и радиостанциями УТИС-Радио Wi-Fi, находящимися вне зоны прямой связи;
г) для модификаций радиостанций УТИС Радио WiFi возможен набор возможен набор номера и установление голосовой связи радиостанции с абонентами телефонной сети.

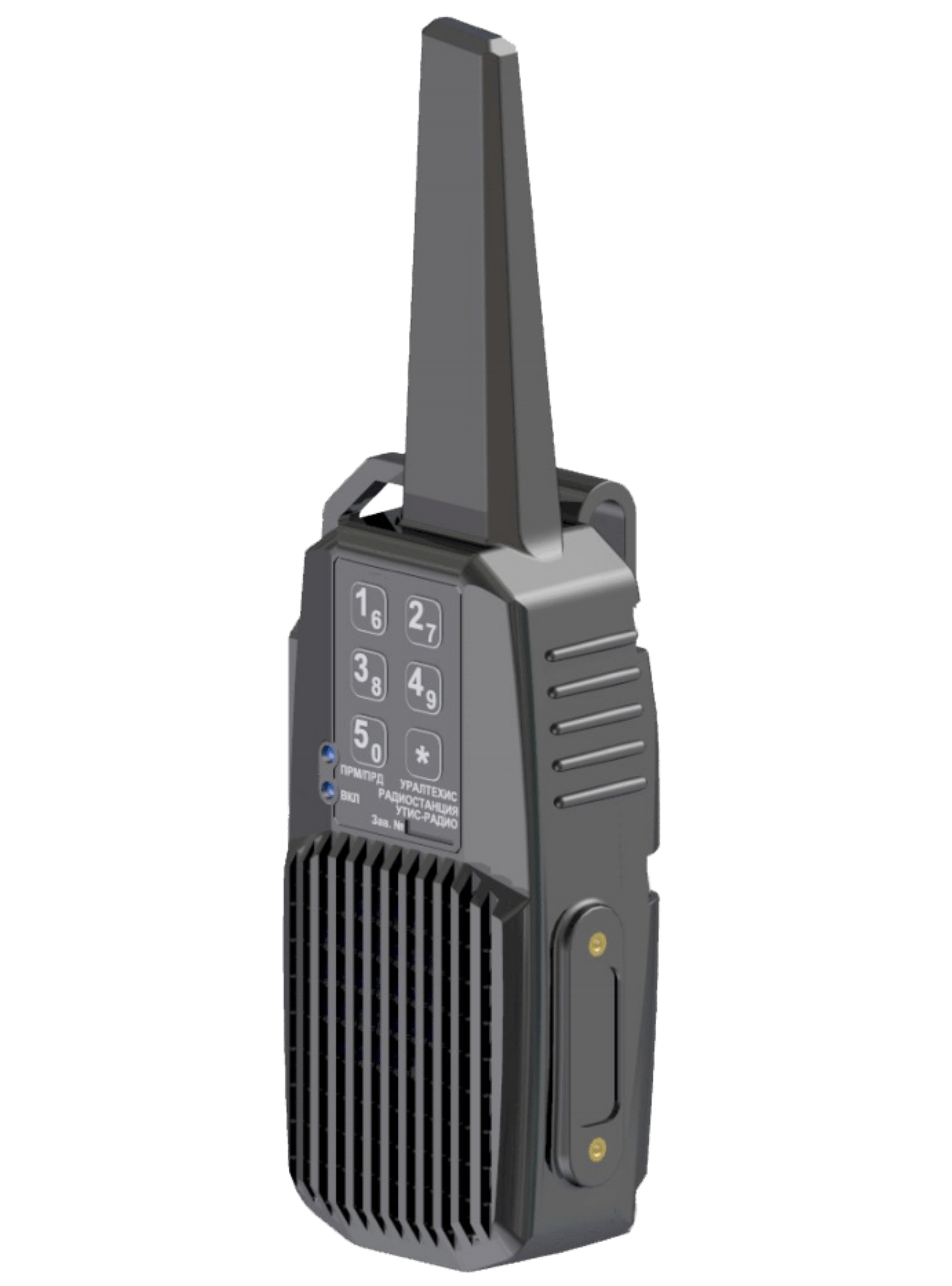

Радиостанция УТИС-Радио UHF
| Наименование параметра | Значение |
| Диапазон частот | 430-440 Мгц |
| Мощность передатчика | 350мВт |
| Дальность связи на открытой местности | 1000м |
| Аккумулятор | LiIon 3,7В 1400мАч, взрывобезопасное исполнение |
| Длительность работы в режиме Прием | 16 часов |
| Длительность работы в режиме Передача | 4 часа |
| Масса | 200 г |
| Габариты | 200*65*50 мм |
Радиостанция УТИС-Радио Wi-Fi
| Наименование параметра | Значение |
| Диапазон частот | Wi-Fi 2400 - 2500 Мгц |
| Мощность передатчика | 50мВт |
| Дальность связи на открытой местности | 200м |
| Аккумулятор | LiIon 3,7В 1400мАч, взрывобезопасное исполнение |
| Длительность работы в режиме Прием | 10 часов |
| Длительность работы в режиме Передача | 9 часов |
| Масса | 200 г |
| Габариты | 200*65*50 мм |
Ретранслятор
| Наименование параметра | Значение |
| Диапазон частот | 430-440 Мгц |
| Мощность передатчика | 500мВт |
| Дальность связи радиостанция - ретранслятор на открытой местности | 1000м |
| Дальность связи между ретрансляторами (по кабелю ТППШв 0,64) | 3 км |
| Интерфейс связи по кабелю | RS485 |
| Скорость передачи данных в системе, бит/с | 9600 |
| Напряжение питания номинальное | 12В |
| Потребляемая мощность | 1,5Вт |
| Масса | 2 кг |
| Габариты | 200*200*85 мм |
Пост голосовой связи
| Наименование параметра | Значение |
| Дальность связи между постом и ретранслятором (по кабелю ТППШв 0,64) | 3 км |
| Мощность громкоговорителя | 10Вт |
| Интерфейс связи | RS485 |
| Скорость передачи данных в системе, бит/с | 9600 |
| Напряжение питания номинальное | 12В |
| Потребляемая мощность | 1,5Вт |
| Масса | 1 кг |
| Габариты | 200*160*90 мм |
УТИС-Радио UHF является микросотовой системой мобильной цифровой голосовой связи, в которой ретрансляторы, располагаемые в горных выработках, создают зоны радиосвязи. Радиосвязь между мобильными абонентскими устройствами (радиостанциями) и ретрансляторами осуществляется в частотном диапазоне 433 МГц (UHF), что позволяет осуществлять радиосвязь в условиях отсутствия прямой видимости (за повороты горных выработок и в сопряжения выработок). Дальность связи зависит от конфигурации выработок и составляет до 500м в прямых выработках с сечением 36кв.м и до 100м за поворот выработки.
Применение в УТИС-Радио UHF современных алгоритмов кодирования голоса позволяет использовать для передачи данных между ретрансляторами кабельные линии 3-й категории (кабель ТППШв и т.п.) и интерфейсы стандарта RS485. Обеспечивается одновременная работа системы связи УТИС-Радио UHF и системы позиционирования СПГТ
на общих кабельных линиях длиной до 3км. При необходимости длина линии может быть увеличена установкой повторителя сигнала.
Сегмент сети состоит из ретрансляторов, находящихся на одной линии RS485. Связь между сегментами, между сегментами и диспетчером осуществляется через шлюзы Ethernet—RS485 и программное обеспечение сервера голосовой связи. Сервер системы так же может выполнять запись в архив переговоров в системе. Связь между радиостанциями, находящимися в пределах сегмента, осуществляется без участия сервера. В любой момент
времени в сегменте в режиме «Передача» может работать только одна радиостанция, остальные получают сообщение с нее. На одном сегменте могут находиться до 254 ретрансляторов и до 1024 радиостанций.
При работе в режиме общего вызова все радиостанции получают сообщение от передающей. Радиостанции можно объединять в логические группы для того, чтобы сообщения получали только члены группы. Члены группы получают сообщения независимо от того, в каком сегменте находятся передающая и принимающие радиостанции. Возможен
индивидуальный вызов конкретного абонента. Диспетчер также имеет возможность общего, группового и индивидуального голосового оповещения абонентов.
Ретрансляторы УТИС-Радио UHF поставляются в виде отдельных устройств и в составе устройств УРПТ-ИС, объединяющих считыватель СПГТ и ретранслятор.
Для эксплуатации на участках горных выработок, не оборудованных ретрансляторами, радиостанции могут работать в режиме непосредственной связи друг с другом.
Кроме мобильных абонентских устройств в системе используются стационарные посты голосовой связи, предназначенные для коллективного использования и оповещения.
Система УТИС-Радио UHF совместима с радиостанциями УТИС-Радио WiFi. Эти радиостанции работают в сетях WiFi и обеспечивают функции аналогичные функциям радиостанций УТИС-Радио UHF, при этом сервер системы не требуется, а в качестве ретрансляторов используются любые точки доступа WiFi. Сервер системы УТИС-Радио
связывает радиостанции сетей УТИС-Радио UHF и WiFi, например в ситуации, когда часть рудника оборудована широкополосными линиями связи (оптоволокно, модемы) с установкой WiFi, а другая часть, малодеятельная, оборудована только системой позиционирования и там работает только система УТИС-Радио UHF.
