Шахтная многофункциональная система безопасности, автоматизации и связи МИКОН IV
Общая информация

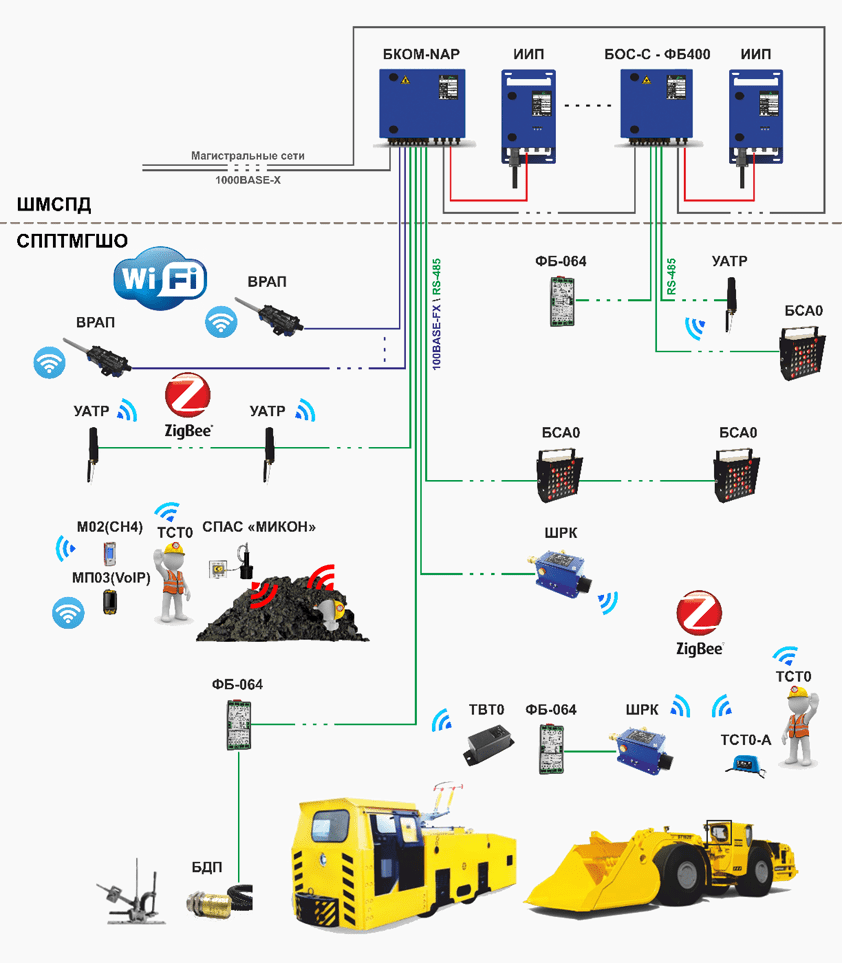

Шахтная многофункциональная система безопасности, автоматизации и связи МИКОН IV (далее СИСТЕМА) включает в себя подсистему шахтных магистральных сетей передачи данных ШСМПД и подсистему позиционирования персонала, транспорта и мониторинга горно-шахтного оборудования ППТ и МГШО.
Подсистема ШМСПД предназначена для коммутации шахтного оборудования с измерительными, в том числе газоаналитическими, информационными и управляющими системами, автоматизированными системами оперативно-диспетчерского управления (АСОДУ), системами автоматического управления и контроля (САУК), системами связи, системами мониторинга персонала, транспорта и другого оборудования в нормальных условиях эксплуатации и при отключенном сетевом напряжении питания.
Подсистема ППТМГШО позволяет решать задачи определения местоположения (позиционирования), поиска и обнаружения застигнутых аварией, наблюдения и регистрации параметров/состояния (мониторинга), а также управления движением внутришахтного транспорта, горно-шахтного оборудования, персонала и т.д.
Назначение – выполнения требований п. 22 ФНП "Правила безопасности в угольных шахтах" в части обеспечения наблюдения за положением персонала (позиционирование в реальном времени с разрешением ±20 м),, находящегося в шахте, и предоставления информации о его местоположении шахтным и аварийно-спасательным службами, а также в части осуществления поиска и обнаружения людей, застигнутых аварией, и реализации оповещения об аварии людей, занятых на подземных горных работах.
Область применения – подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу и (или) пыли, согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности.
Система позиционирования обеспечивает выполнение следующих информационных и диагностических функций:
Информационные функции:
- сбор информации о нахождении персонала;
- индикация текущего положения и направления движения контролируемого персонала (период обновления информации о местонахождении работника не более 5 сек.);
- автоматическое выявление людей, своевременно не выехавших (не вышедших) из шахты, и сигнализация о необходимости принятия мер по их розыску;
- архивация полученной информации, обеспечивающая накопление и последующее представление данных об истории передвижения персонала;
- протоколирование информации;
- регистрация событий.
Диагностические функции:
- контроль аварийных событий и нарушений в работе системы;
- регистрация аварийных событий и нарушений в работе системы.
Сбор информации о нахождении персонала является основной информационной функцией системы.
Программно-технические средства СИСТЕМЫ также обеспечивают выполнение следующих функций:
- непрерывное определение местонахождения каждого спустившегося в шахту работника в режиме реального времени с разрешением ±20 м;
- отображение текущего положения искомого работника на мнемосхеме горного диспетчера в реальном масштабе времени;
- возможность вызова горным диспетчером работника к средствам связи через систему позиционирования или систему оповещения;
- получение горным диспетчером сигнала о приеме работником сигнала вызова;
- оповещение об аварии людей, занятых на подземных горных работах;
- получение горным диспетчером сигнала о приеме работником сигнала оповещения об аварии;
- поиск и обнаружения людей, застигнутых аварией.
