Cистема регионального прогноза динамических явлений "Микон-ГЕО"
Общая информация
Система регионального контроля и прогноза состояния горного массива (Региональный прогноз) на базе системы «Микон-ГЕО» предназначена для определения сейсмической активности горного массива в масштабах горного отвода шахты (рудника) с целью регистрации местоположения и энергий сейсмических событий для оперативной оценки вероятности проявления динамических явлений.
Система реализует метод сейсмической локации, относится к классу систем геофизических наблюдений и является составной частью многофункциональной системы безопасности (МФСБ).
Область применения – подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу и (или) пыли, согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности.
- осуществляет непрерывный прием сигналов;
- определяет время, координаты, энергию сейсмических событий и их количество;
- рассчитывает текущее положение зон с энергией сейсмических событий выше порогового уровня;

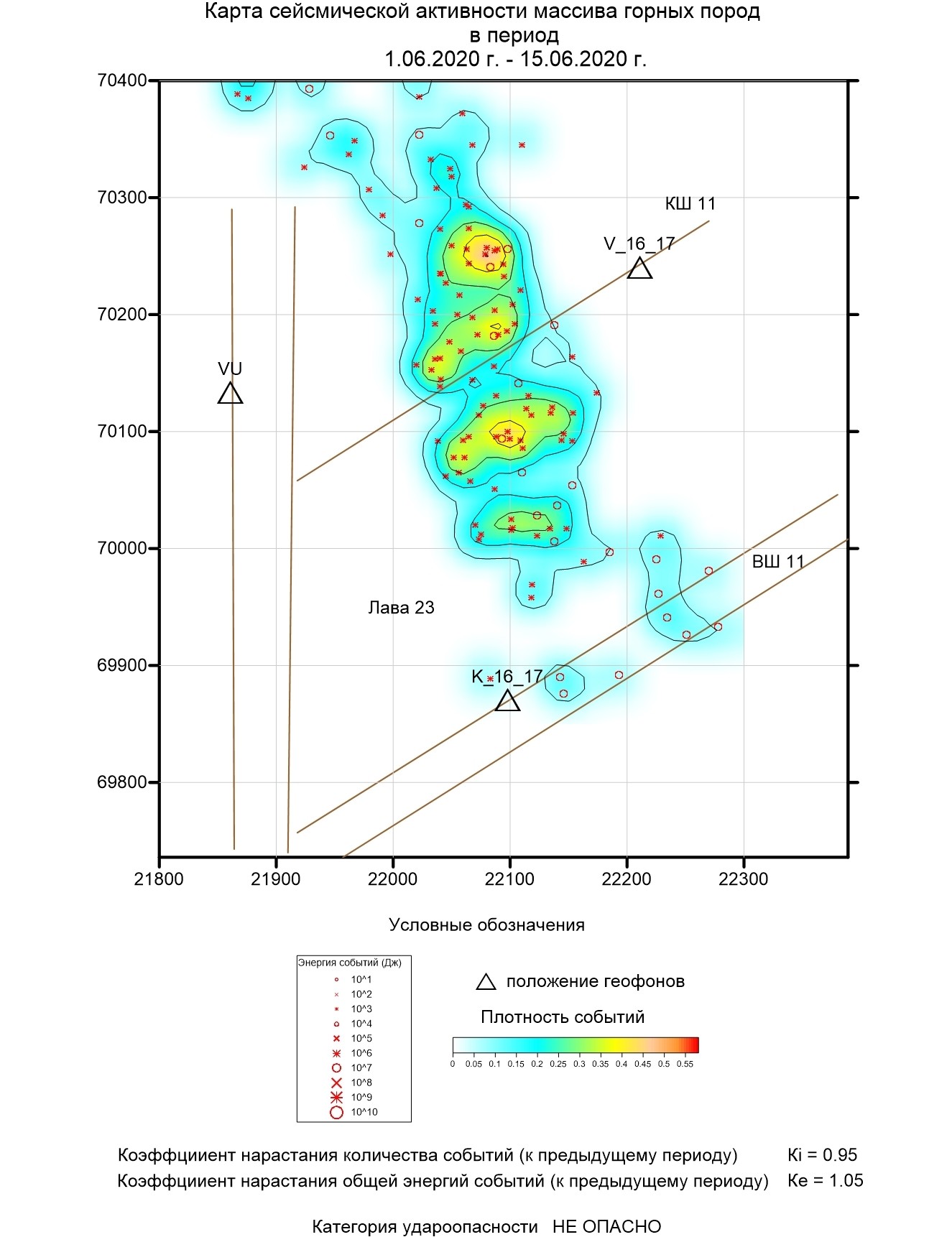

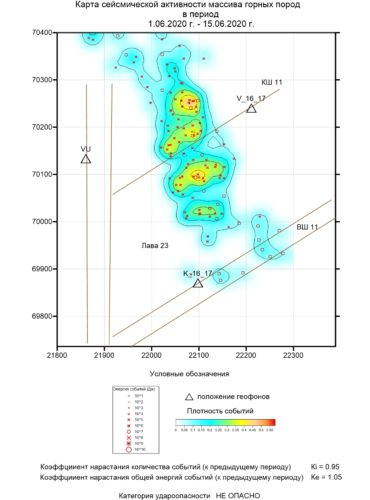

- формирует отчеты о происшедших сейсмических событиях;
- осуществляет контроль факта посадки кровли (при установке на секции механизированной крепи).
| Параметр | Значение |
| Условия хранения | |
| Температура окружающего воздуха | (+5 ... + 40) °С |
| Относительная влажность | до (80±3)% |
| Назначенный срок службы системы | 10 лет |
| Назначенный срок хранения | 15 лет |
| Температура окружающей среды | (- 20 ... + 40) °С |
| Степень защиты по ГОСТ 14254-2015 | не ниже IP54 |
| Маркировка взрывозащиты | |
| при питании от сети | РВ Ex db ma op is [ia Ma] I Mb X |
| при отключенном питании от сети | РО Ex ma op is [ia Ma] I Ma X |
| Соответствие стандартам | ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ Р МЭК 60079-25-2012 |
| Сертификат соответствия ТР ТС 012/2011 | № ЕАЭС RU C-RU.HA65.B.00798/20 |
| Срок окончания действия сертификата | 30.10.2025 |
| Вид производства | серийный выпуск |
1) взрывозащищенное оборудование:
 а) основные устройства, реализующие целевые функции:
 - искробезопасный полевой контроллер синхронизации (ИСКП2Х),
 - искробезопасный полевой сейсмический модуль (ИПСМ-Р),
 б) вспомогательные устройства, обеспечивающие реализацию целевых функций:
 - Станции, Модули и Коробки СПИН,
 - Искробезопасный шахтный источник питания ШИП,
 2) наземный компьютерный комплекс (сервер и АРМ) со специальным программным обеспечением (ПО).

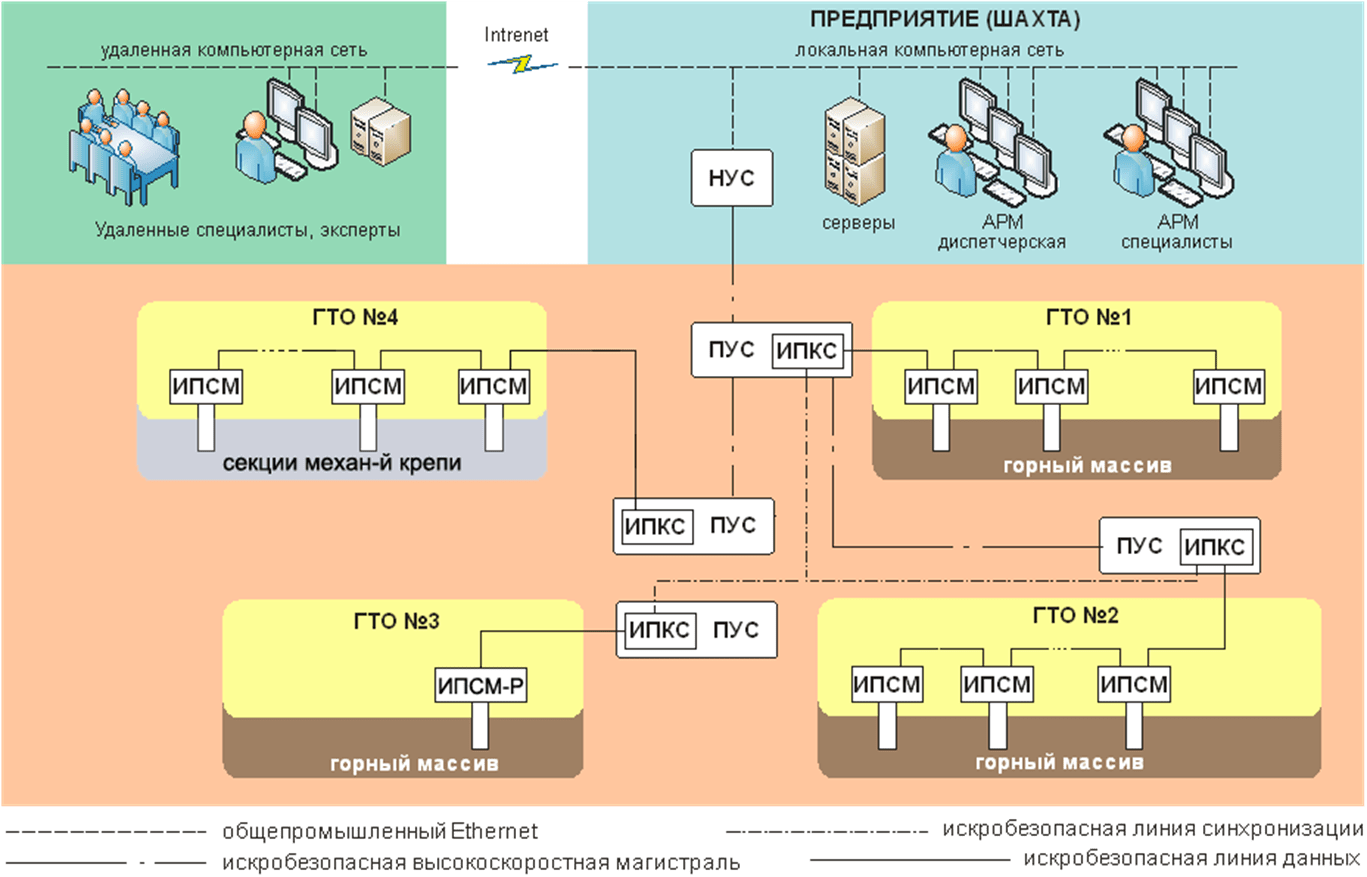

Структурная схема Системы для регионального контроля и прогноза в искробезопасном исполнении (НУС и ПУС – наземный и подземный узлы связи СПИН соответственно, на схеме не показаны средства электропитания)
