Таблица 1. Технические характеристики приемопередатчиков ПП
| Наименование параметра | Значение |
| Напряжение питания, В | + 275±50 |
| Потребляемая мощность, Вт, не более | 40 |
| Выходная мощность передатчика. (Rн=8 Ом), Вт, не менее | 20 |
| Несущая частота, кГц | 45±1 |
| Вид модуляции | частотная |
| Вид связи | проводная |
| Порог чувствительности приёмника, мВ, не более | 60 |
| Мощность громкоговорителя, Вт, не менее | 2 |
| Ёмкость аккумулятора, А*Час, не менее | 2 |
| Длительность работы от встроенного аккумулятора: в дежурном режиме, часов, не менее в режиме приёма, часов, не менее в режиме передачи, часов, не менее | 10 2 0,5 |
| Исполнение по ГОСТ 24754-2013 | РН1 |
| Степень защиты от внешних воздействий (по ГОСТ 14254-96), не ниже | IP54 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | I |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ5 |
| Температурный диапазон эксплуатации | от минус 10°С до +35°С |
| Диапазон температур хранения | от минус 20°С до +50°С. |
| Масса, кг, не более | 4 |
| Габариты, мм, не более | 330х220х150 |
Таблица 2. Технические характеристики стационарных приемопередатчиков СПП
| Наименование параметра | Значение |
| Напряжение питания, В | 127±10% |
| Потребляемая мощность, Вт, не более | 40 |
| Выходная мощность передатчика (Rн=8 Ом), Вт, не менее | 20 |
| Несущая частота, кГц | 45±1 |
| Вид модуляции | частотная |
| Вид связи | проводная |
| Порог чувствительности приёмника, мВ, не более | 60 |
| Мощность громкоговорителя, Вт, не менее | 2 |
| Ёмкость аккумулятора, А*Час, не менее | 2 |
| Длительность работы от встроенного аккумулятора: в дежурном режиме, часов, не менее в режиме приёма, часов, не менее в режиме передачи, часов, не менее | 10 2 0,5 |
| Исполнение по ГОСТ 24754-2013 | РН1 |
| Степень защиты от внешних воздействий (по ГОСТ 14254-96), не ниже | IP54 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | I |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ5 |
| Температурный диапазон эксплуатации | от минус 10°С до +35°С |
| Диапазон температур хранения | от минус 20°С до +50°С. |
| Масса, кг, не более | 4 |
| Габариты, мм, не более | 330х220х150 |
Таблица 3. Технические характеристики ретрансляторов РТ
| Наименование параметра | Значение |
| Напряжение питания, В | 127±10% |
| Потребляемая мощность, Вт, не более | 40 |
| Выходная мощность пер. (Rн=8 Ом), Вт, не менее | 20 |
| Несущая частота, кГц | 45±1 |
| Вид модуляции | частотная |
| Вид связи | проводная |
| Порог чувствительности приёмника, мВ, не более | 60 |
| Мощность громкоговорителя, Вт, не менее | 2 |
| Ёмкость аккумулятора, А*Час, не менее | 2 |
| Длительность работы от встроенного аккумулятора: в дежурном режиме, часов, не менее в режиме приёма, часов, не менее в режиме передачи, часов, не менее | 10 2 0,5 |
| Исполнение по ГОСТ 24754-2013 | РН1 |
| Степень защиты от внешних воздействий (по ГОСТ 14254-96), не ниже | IP54 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | I |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ5 |
| Температурный диапазон эксплуатации | от минус 10°С до +35°С |
| Диапазон температур хранения | от минус 20°С до +50°С. |
| Масса, кг, не более | 4 |
| Габариты, мм, не более | 330х220х150 |
Таблица 4. Технические характеристики пульта диспетчера ПД
| Наименование параметра | Значение |
| Напряжение питания, В | 12±1 |
| Потребляемая мощность, Вт, не более | 6 |
| Мощность громкоговорителя, Вт, не менее | 1 |
| Количество подключаемых РТ, не более | 4 |
| Степень защиты от внешних воздействий (по ГОСТ 14254-96), не ниже | IP54 |
| Исполнение по ГОСТ 24754-2013 | РН1 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | III |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 |
| Температурный диапазон эксплуатации | от +5°С до +35°С |
| Диапазон температур хранения | от минус 20°С до +50°С. |
| Масса, кг, не более | 0,8 |
| Габариты, мм, не более | 220х220х100 |
Таблица 5. Технические характеристики блоков питания пульта диспетчера БППД
| Наименование параметра | Значение |
| Напряжение питания, В | 120÷220±10% |
| Потребляемая мощность, В*А, не более | 20 |
| Выходная мощность, Вт, не менее | 15 |
| Выходное напряжение, В | 12±5% |
| Выходной ток, А, не менее | 1,2 |
| Количество подключаемых линий связи, не более | 4 |
| Исполнение по ГОСТ 24754-2013 | РН1 |
| Степень защиты от внешних воздействий (по ГОСТ 14254-96), не ниже | IP54 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | I |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 |
| Температурный диапазон эксплуатации | от +5°С до +35°С |
| Диапазон температур хранения | от минус 20°С до +50°С |
| Масса, кг, не более | 0,3 |
| Габариты, мм, не более | 160х90х60 |
Таблица 6. Технические характеристики соединительного устройства СУ-1
| Характеристика | Значение |
| Напряжение электровозной сети, В, не более | 500 |
| Электрическая ёмкость, мкФ | 1±20% |
| Исполнение по ГОСТ 24754-2013 | РН1 |
| Степень защиты от внешних воздействий (по ГОСТ 14254-96), не ниже | IP54 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ5 |
| Температурный диапазон эксплуатации | от минус 10°С до +35°С |
| Диапазон температур хранения | от минус 20°С до +50°С |
| Габаритные размеры, мм, не более | 80 х 40 х 40 |
| Масса, кг, не более | 0,25 |

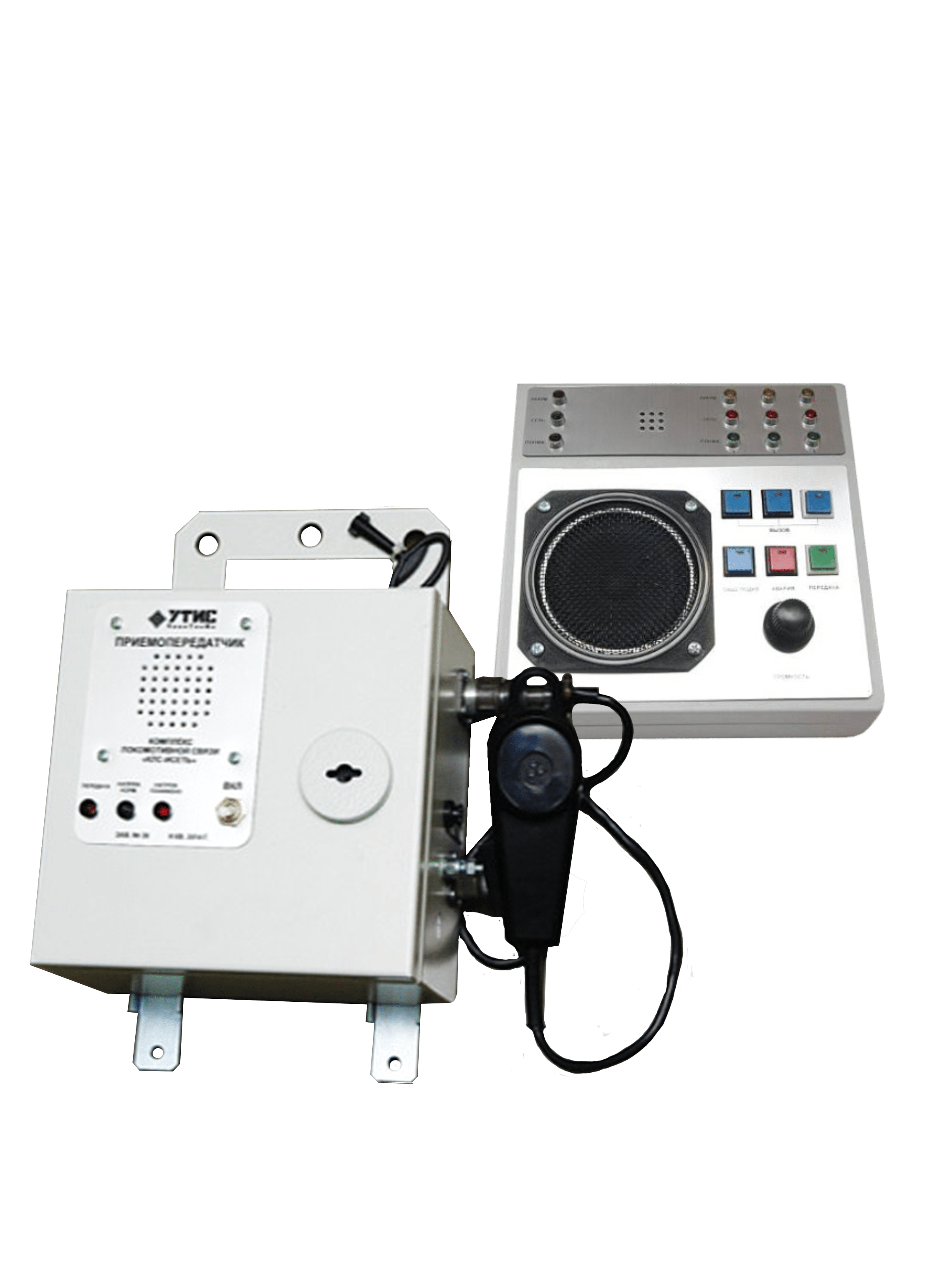

В состав КЛС входят следующие устройства:
- приёмопередатчики ТИС 30.0.1.00.000 (далее ПП). ПП устанавливаются на электровозах. Количество ПП соответствует количеству электровозов. Напряжение питания ПП получают от контактной сети +275В. При пропадании напряжения в контактной сети питание осуществляется от встроенного аккумулятора 12В;
- стационарные приемопередатчики ТИС30.0.8.00.000 (далее СПП). СПП предназначены для связи персонала в горных выработках с машинистами электровозов. СПП устанавливаются на борт горных выработок в непосредственной близости от путей локомотивной откатки и подключаются к контактной сети через соединительные устройства. Питание РТ осуществляется от осветительной сети 127В и от встроенного аккумулятора 12В;
- соединительные устройства СУ 1 ТИС 30.0.7.00.000 (далее СУ 1). СУ 1 предназначены для соединения по переменному току изолированных тяговых секций контактной сети в секции связи. Передача сигналов ПП происходит на расстояние до 5км в пределах секций связи. Так же СУ 1 применяются для подключения СПП и ретрансляторов к контактной сети;
- ретрансляторы ТИС 30.0.5.00.000 (далее РТ). РТ предназначены для передачи сигналов между секциями связи и кабельными линиями, к которым подключается пульт диспетчера. Питание РТ осуществляется от осветительной сети 127В и от встроенного аккумулятора 12В;
- пульт диспетчера ТИС 30.0.3.00.000 (далее ПД). ПД устанавливается в наземном сооружении (в диспетчерской) и соединяется с ретрансляторами двухпроводными линиями связи. Максимальное количество РТ, подключенных к ПД, равно четырем;
- питание ПД осуществляется от сети переменного тока как 127В, так и 220В через блок питания, поставляемый в комплекте оборудования КЛС;
- блок питания пульта диспетчера ТИС30.0.4.00.000 (далее БППД). БППД предназначен блок питания пульта диспетчера ТИС30.0.4.00.000 (далее БППД). БППД предназначен для питания пульта диспетчера от сети для питания пульта диспетчера от сети 127В и 220В переменного тока. Так же через БППД проходят цепи передачи сигналов передачи сигналов из ПД для подключения из ПД для подключения кабелей линий связи на ретрансляторы РТ.

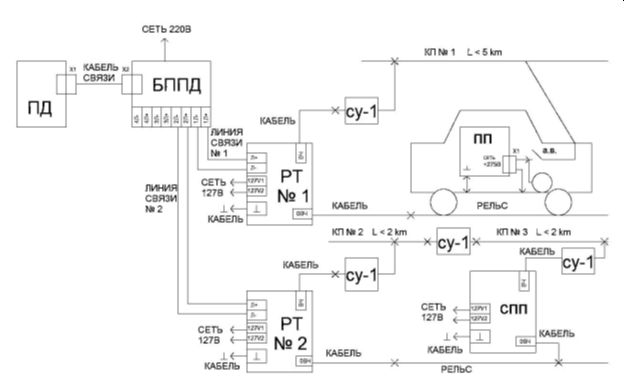

Схема соединений устройств КЛС-ИСЕТИ приведена на рисунке 1.
Рисунок 1
Пульт диспетчера (ПД) и блок питания пульта диспетчера (БППД) устанавливаются в диспетчерской и соединяются между собой кабелем связи, поставляемым в комплекте ПД. БППД питается от сети как 127В, так и 220В 50 Гц. ПД питается напряжением 12В, поступающим от БППД по кабелю связи.
БППД соединяются с ретрансляторами (РТ), находящимися в поземных горных выработках, двухпроводными линиями связи типа «витая пара». Связь осуществляется в голосовом диапазоне частот 0,3 —3,4 кГц. РТ питаются от сети 127В 50Гц по трёхпроводному кабелю, третья жила кабеля служит для заземления РТ.
Стационарные приемопередатчики (СПП) устанавливаются на борт горных выработок на объектах, где необходима связь с машинистом (опрокид и т.п.). Клемма ВЧ СПП подключается через СУ 1 к контактному проводу +275В, клемма ОВЧ подключается к рельсу. Питание СПП осуществляется о т сети 127В по трёхпроводному кабелю, третья жила кабеля служит для заземления СПП.
В качестве линии связи между РТ, ПП и СПП используется контактная сеть +275В, связь осуществляется на частоте 45 кГц. Клемма ВЧ ретранслятора подключается к контактному про воду +275В через СУ 1. Клемма ОВЧ ретранслятора подключается к рельсу.
Приемопередатчики (ПП) устанавливаются в кабинах электровозов. ПП подключается кабелем питания к автоматическому выключателю электровоза (+275В) и к корпусу электровоза (0В). Клемма заземления подключается к корпусу электровоза.
Поскольку контактная сеть разделена изолирующими вставками на тяговые участки, для распространения сигнала по нескольким тяговым участкам, их необходимо соединять соединительными устройствами СУ 1. Участки, в пределах которых распространяется сигнал связи, называются секциями связи. Длина секции связи не более 5 км.
К одному пульту диспетчера можно подключить до четырех ретрансляторов и, соответственно, максимальное количество секций связи, доступных с одного пульта, равно четырем. Если требуется обеспечить связь с большим количеством секций связи, следует устанавливать несколько ПД.
