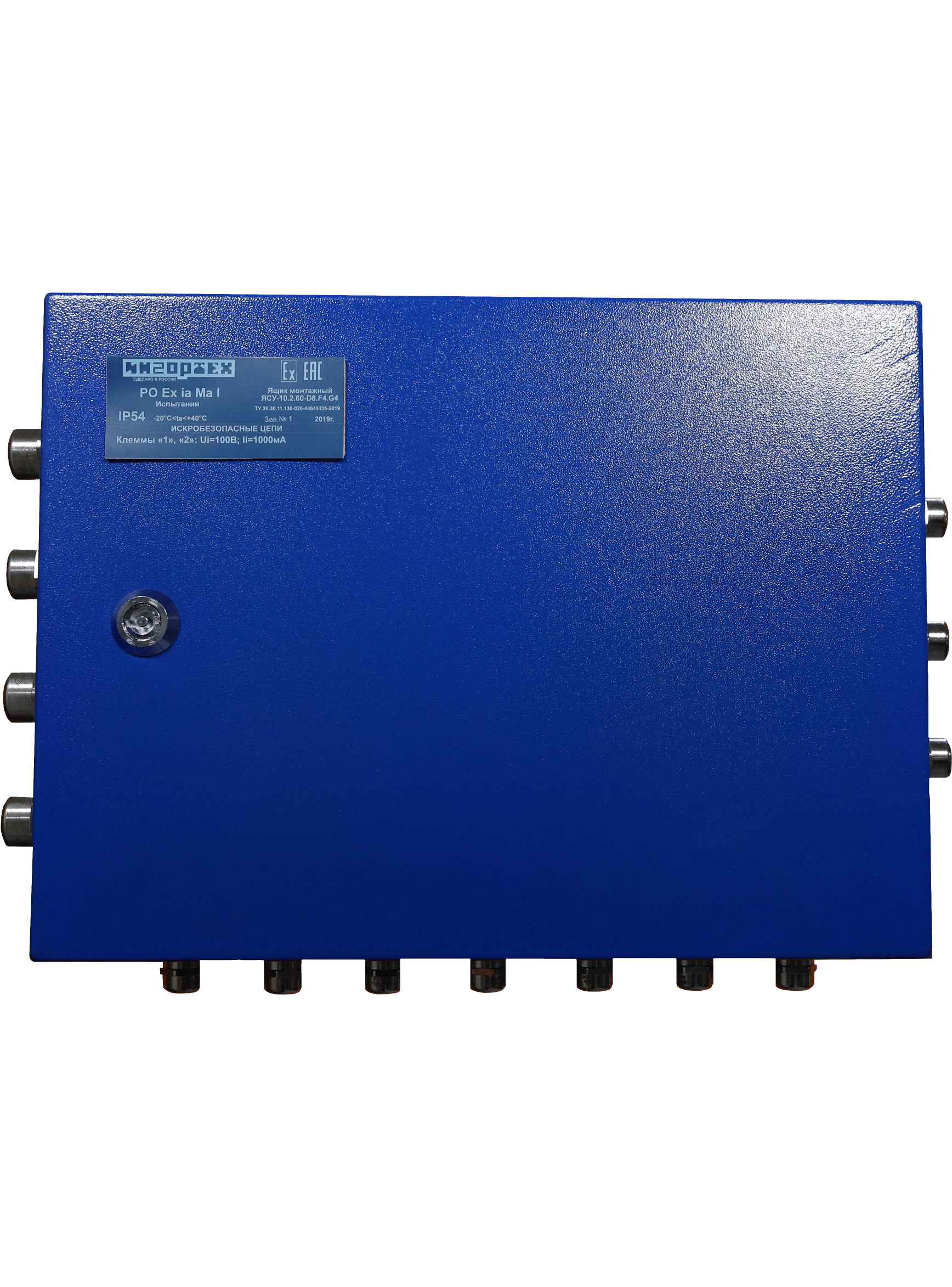

Ящик монтажный ЯСУ

Общая информация

Назначение: Ящик монтажный ЯСУ-XX.Y.ZZ (далее ящик или ЯСУ) предназначен для монтажа и коммутации искробезопасных цепей и линий. Также ЯСУ может использоваться для построения местных пультов и постов управления.

Область применения – подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу и (или) пыли, согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности.

Посмотреть подробнее

Ящики могут использоваться в составе систем газоаналитических шахтных многофункциональных типа «Микон», комплекса аппаратуры шахтной автоматики, стволовой сигнализации и связи "ШАСС Микон", системы позиционирования горнорабочих и транспорта СПГТ-41 и других измерительных и информационно-управляющих систем, совместимых с ним по электрическим параметрам.

ЯСУ может использоваться для построения местных пультов и постов управления. Ящик монтажный ЯСУ эксплуатируется отделами ВТБ, АСУ, главного механика и главного энергетика шахт.

Характеристика	Значение
Габаритные размеры (без учета кабельных вводов), мм (по таблице 1)	XX
Клеммники: - типоразмер (сечение проводника 1,5 или 2,5 мм² по таблице 2) - количество	Y ZZ
Кабельные вводы: - типоразмер (сечение кабеля по таблице 3) - количество	A, B, C, D, E, F, G, H, I a, b, c, d, e, f, g, h, i
Количество мест для установки кнопок или переключателей	VV
Количество мест для установки СДИ	WW
Параметры искробезопасных цепей : U_i, В	100
Уровень и вид взрывозащиты (по ГОСТ Р 51330)	РО Ex ia Ma I
Степень защиты от внешних воздействий (по ГОСТ 14254-96), не хуже	IP54
Степени защиты от поражения электрическим током (по ГОСТ 12.2.007.0-75)	III
Масса, кг, не более	12

Ящики монтажные выпускается в исполнениях

ЯСУ-XX.Y.ZZ-Aa.Bb.Cc.Dd.Ee.Ff.Gg.Hh.Ii-VV.WW,

где XX – типоразмер корпуса (таблица 1);

Y – типоразмер клеммников (таблица 2);

ZZ – количество клеммников;

A, B, C, D, E, F, G, H, I – типоразмеры кабельных вводов (таблица 3);

а, b, c, d, e, f, g, h, i – количество кабельных вводов одноименных типоразмеров;

VV – количество мест на двери для установки кнопок и переключателей;

WW – количество мест на двери для установки светодиодных индикаторов.

Таблица 1 – Типоразмеры защитных металлических корпусов

Типоразмер XX	Габаритные размеры, мм:			Примечание
Типоразмер XX	ширина	высота	глубина	Примечание
01	150	150	85	Корпус металлический с несъемной открывающейся дверью с замком со специальным ключом
02	150	300	85
03	200	200	85
04	200	300	85
05	200	400	85
06	200	200	125
07	200	300	125
08	200	400	125
09	300	300	125
10	300	400	125
11	200	300	160
12	250	300	155
13	300	400	155
14	400	400	155
15	400	500	155
16	500	400	155
17	500	500	155
18	400	400	225
19	400	500	225
20	500	400	225
21	500	500	225

Таблица 2 – Типоразмер клеммников

Типоразмер Y	Номинальная площадь сечения токопроводящей жилы, мм²	Примечание
2	2,5	WDU 2.5N/ZQV или аналог

Таблица 3 – Типоразмеры кабельных вводов

Символ	Максимальный диаметр кабеля, мм	Тип кабельного ввода
A	8	MBA12-08 или аналог
B	10	MBA16-10 или аналог
C	12	MBA20-11 или аналог
D	14	MBA20-13 или аналог
E	18	MBA25-18 или аналог
F	25	MBA32-25 или аналог
G	30	MBA40-30 или аналог
H	40	MBA50-39 или аналог
I	50	MBA63-49 или аналог

1.2.2.2 В обозначении исполнения ящика монтажного

ЯСУ-XX.Y.ZZ-Aa.Bb.Cc.Dd.Ee.Ff.Gg.Hh.Ii-VV.WW

при формировании заказа и маркировке заполняются только значащие поля:

в группе полей Aa.Bb.Cc.Dd.Ee.Ff.Gg.Hh.Ii должны быть заполнены поля используемых кабельных вводов, например, при установке на коробке двух вводов менее 8 мм² и 1 ввода на 30 мм² в обозначении исполнения указывается строка ЯСУ-XX.Y.ZZ-A2.G1-VV.WW;

поля VV и WW заполняются только в случае, если на корпусе устанавливаются кнопки (переключатели) или СДИ, в этом случае группа полей -VV.WW должна быть указана полностью, например, для ящика без кнопок и СДИ на двери обозначение имеет вид: ЯСУ-XX.Y.ZZ-A2.G1, для ящика с двумя кнопками – ЯСУ-XX.Y.ZZ-A2.G1-02.00, а для ящика без кнопок, но с 10 СДИ – ЯСУ-XX.Y.ZZ-A2.G1-00.10.
