Назначение

ШИП (шахтный источник питания) применяется для обеспечения искробезопасным напряжением питания постоянного тока устройств систем типа «Микон», СПГТ-41, СПИН, аппаратуры «КРУГ», других шахтных измерительных, управляющих и информационных систем, систем шахтной автоматизации, сигнализации и связи.

Область применения

Подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу и (или) пыли, согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности.

Общая информация

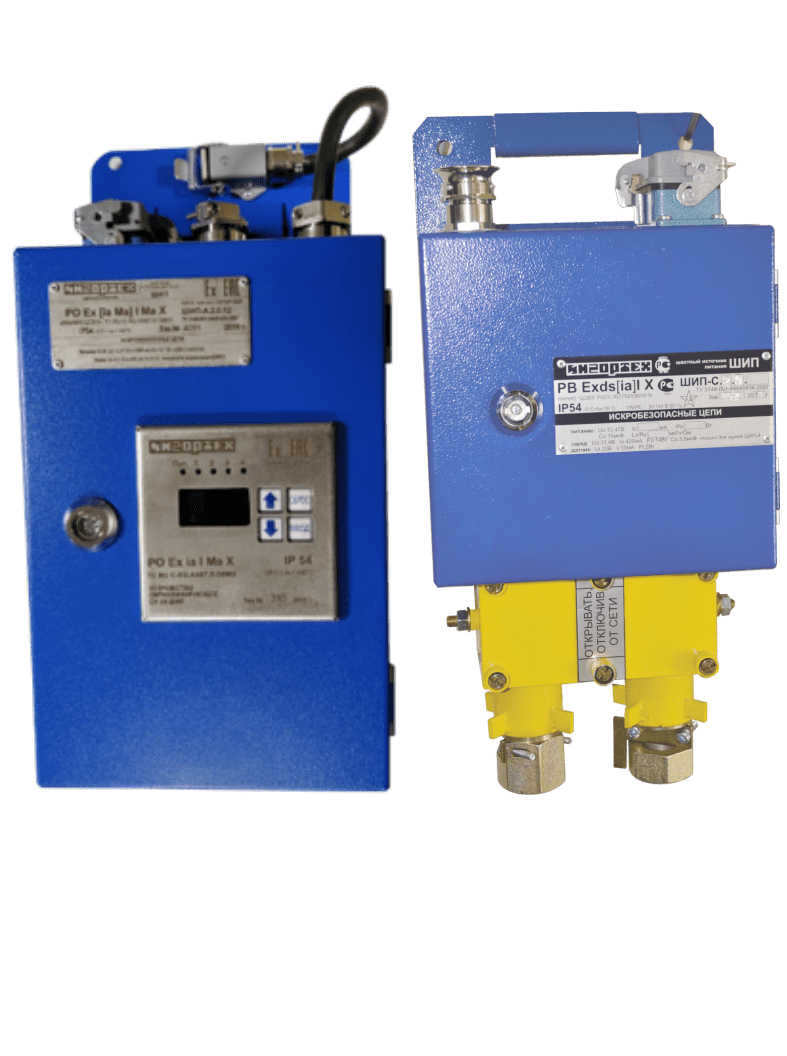

ШИП является блочно-модульным устройством, блоки которого могут использоваться совместно с другими блоками ШИП или независимо от них:

• ШИП-С – сетевой блок содержит сетевой модуль и обеспечивает выработку искробезопасного напряжения без аккумуляторной поддержки и искробезопасного напряжения для питания и заряда аккумуляторного(ых) блока(ов) (модуля(ей)), при этом питание блока производится от основного или резервного сетевого напряжения с автоматическим вводом резерва (АВР);
• ШИП-А – аккумуляторный блок содержит аккумуляторный модуль и вырабатывает искробезопасное напряжение с аккумуляторной поддержкой, при этом его питание осуществляется от сетевого блока, ШИП-А в виде съемного аккумуляторного модуля используется как Ex-компонент;
• ШИП-У – универсальный блок содержит сетевой модуль, функционально аналогичный ШИП-С, и аккумуляторный модуль, функционально аналогичный ШИП-А.

ШИП могут устанавливаться во взрывоопасных зонах I и II групп и использовать-ся для питания искробезопасных устройств. ШИП могут располагаться во взрывобезопасных зонах, при этом от них могут быть запитаны искробезопасные устройства, в том числе, располагаемые во взрывоопасных зонах I и II групп, и связанное с ними искробезопасное электрооборудование.
ШИП-С и ШИП-А могут использоваться отдельно друг от друга: ШИП-С используются в тех случаях, когда нет необходимости организации бесперебойного питания с аккумуляторной поддержкой; ШИП-А могут применяться тогда, когда необходимо обеспечить ава-рийное питание искробезопасных устройств в местах, где отсутствует сетевое напряжение пе-ременного тока, при условии, что аккумуляторный модуль ШИП-А периодически заменяется.
Аккумуляторные модули могут заменяться непосредственно на месте установки.
