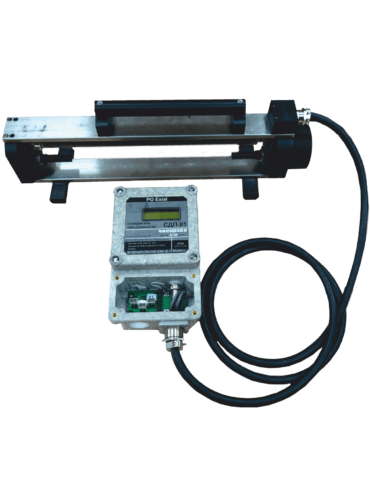

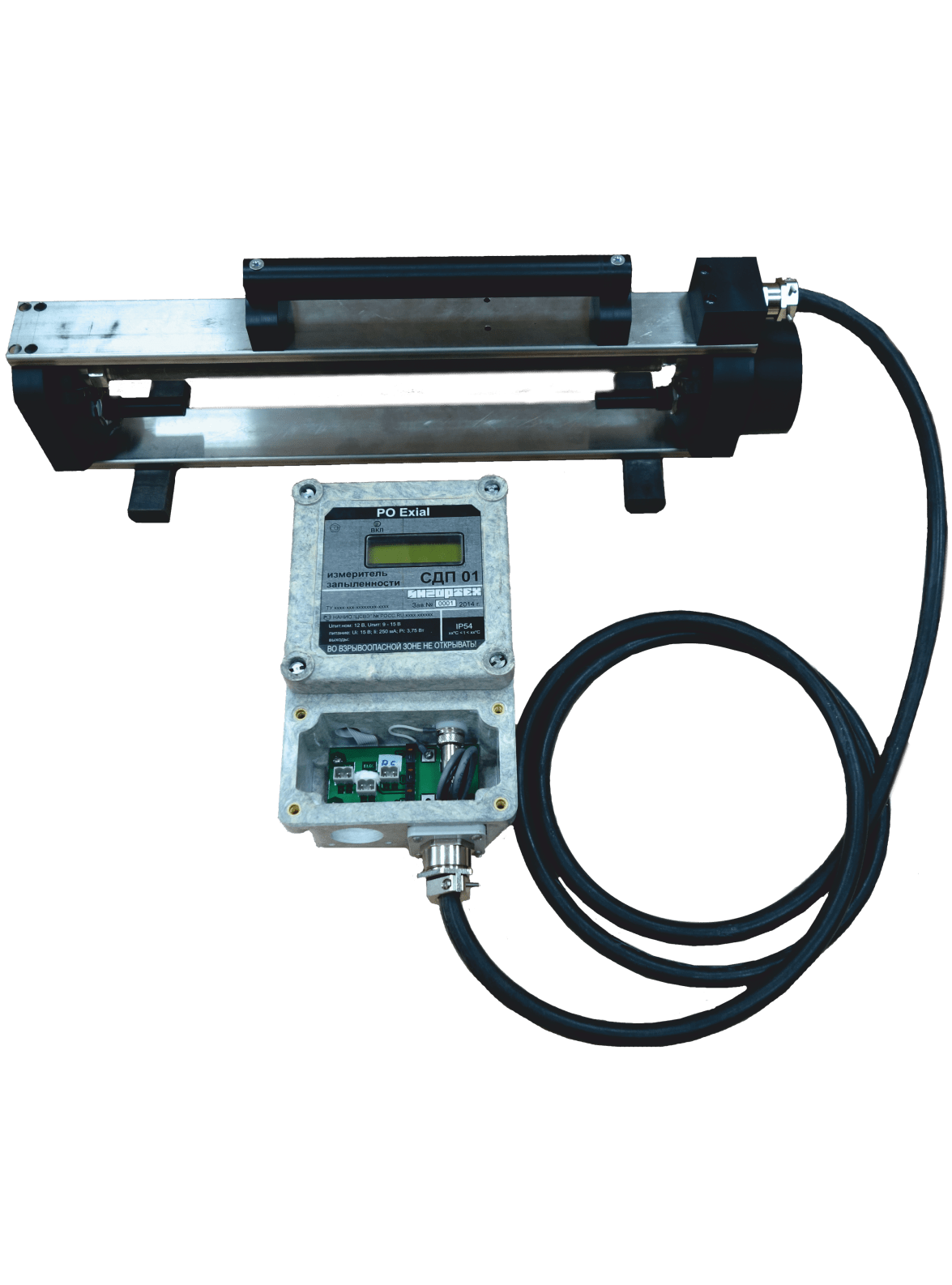

Анализатор пыли СДП 01
Общая информация
Назначение
СДП предназначен для непрерывного измерения оптической плотности и вычисления массовой концентрации пыли в атмосфере рабочих зон, горных выработок, вентиляционных систем угольных и промышленных предприятий, в том числе в соответствии с требованиями Положения об аэрогазовом контроле в угольных шахтах.
Принцип действия
Принцип работы СДП основан на определении оптической плотности пылегазовой среды по степени ослабления светового потока полупроводникового лазера. Согласно закону Бугера-Ламберта-Бера оптическая плотность среды прямо пропорциональна концентрация пыли.
Область применения
Взрывоопасные зоны угольных шахт и их наземные помещения, в том числе опасные по газу (метану), пыли и внезапным выбросам, и другие объекты угольного хозяйства, на которых возможно образование взрывоопасных концентраций метана и угольной пыли в воздухе, горные выработки и наземные строения предприятий, ведущих добычу и переработку твердых полезных ископаемых.
СДП обеспечивает выполнение следующих функций:
1) измерение оптической плотности (далее – ОП) пылегазовой среды;
2) измерение средней за интервал времени оптической плотности;
3) вычисление массовой концентрации пыли (далее - МКП) в воздухе
МКП = Кп ˟ ОП,
где Кп – коэффициент преобразования ОП в МКП, зависящий от показателя поглощения света и толщины пылевой среды.
4) отображение на жидкокристаллическом дисплее (далее – ЖКД) измеряемых и вычисляемых величин;
5) преобразование МКП в выходной электрический аналоговый и цифровой кодированный сигнал;
6) управление релейным выходом в зависимости от результата сравнения МКП с задаваемым допустимым пороговым значением.
