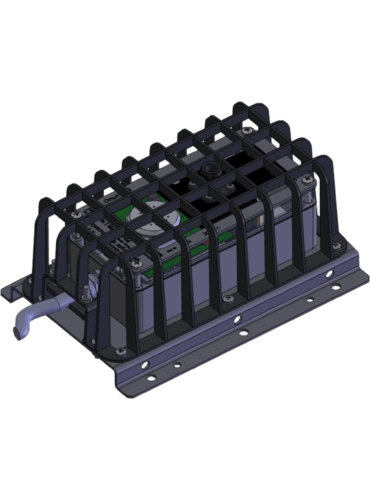

Ретранслятор забойный РЗ
Общая информация
Ретранслятор забойный входит в состав системы автоматической газовой защиты горных машин комплекс "Метан-радио".
Область применения комплекса – подземные выработки шахт и рудников, в том числе опасных по газу (метану) и пыли, внезапным выбросам метана (согласно Федеральных норм и правил в области промышленной безопасности "Правила безопасности в угольных шахтах", Положения об аэрогазовом контроле в угольных шахтах).
Комплекс предназначен для телеконтроля объемной концентрации метана в забое, авто- матической газовой защиты забойной машины, регистрации результатов измерений, их энерго- независимого хранения и предоставлении сохраненных данных.
Комплекс представляет собой совокупность функционально законченных технических устройств, которые могут иметь различные модификации. Состав (количество и разновидности таких устройств) определяется конкретными горно-технологическими и горно-геологическими условиями.
Ретранслятор забойный обеспечивает выполнение следующих основных функций:
- Связь по проводному цифровому интерфейсу RS-485 и по беспроводному интерфейсу в соответствии с исполнением;
- Получение информации о концентрации метана и диагностических данных от ДК по беспроводному интерфейсу в соответствии с исполнением РЗ и ДК.
- Индикацию на СДИ диагностической информации и состояния обмена информацией по цифровым интерфейсам;
- Передачу информации о концентрации метана и диагностических данныхДК на устройство сигнализирующее по протоколу Modbus RTU в качестве ведомого;
- Получение информации о концентрации метана и диагностических данных от датчи- ков ИТС2 по протоколу Modbus RTU;
- Местную звуковую и световую сигнализацию о превышении порогов концентрации метана.
