Повторитель сигналов (ПС-ХХ)

Общая информация

Повторитель сигналов предназначен для удлинения линии передачи данных стандарта RS-485 (далее линия RS-485), для неповреждаемого гальванического разделения искробезопасных участков (сегментов) линии RS-485 от искроопасной силовой, сигнальной или осветительной сетей переменного тока, для неповреждаемого гальванического разделения искробезопасных участков (сегментов) линии RS-485 и для увеличения количества устройств на линии RS-485.

Посмотреть подробнее

Характеристика	Значение
Стандарт интерфейса связи	RS-485 (EIA/TIA-485) ¹⁾
Сигналы RS-485	TX, RX
Максимальная дальность передачи, м	5000 (при 1200 бод и размере пакета данных 48 байт)
Максимальная пропускная способность, кбод	115200
Нагрузочная способность (количество приемников), шт., не более	7
Минимальное сопротивление нагрузки передатчика, Ом	52
Напряжение изоляции по линии связи / по питанию, В, не менее	1500 / 1500
Номинальное напряжение питания, В	12
Диапазон допустимых напряжений питания, В	7…13,5
Средний ток потребления при номинальном напряжении питания, мА, не более:	40
Средняя потребляемая мощность при номинальном напряжении питания, мВт, не более:	500
Терминаторы	Резисторы 120 Ом
Сигнализация для каждого из портов RS-485	питание (Пит.1, Пит.2)
Сигнализация для порта RS-485 со стороны управляющего микропроцессора	Прием/передача, Разрешение приёма/передачи
Средний срок службы, лет, не менее	5

Основными исполнениями ПС являются:

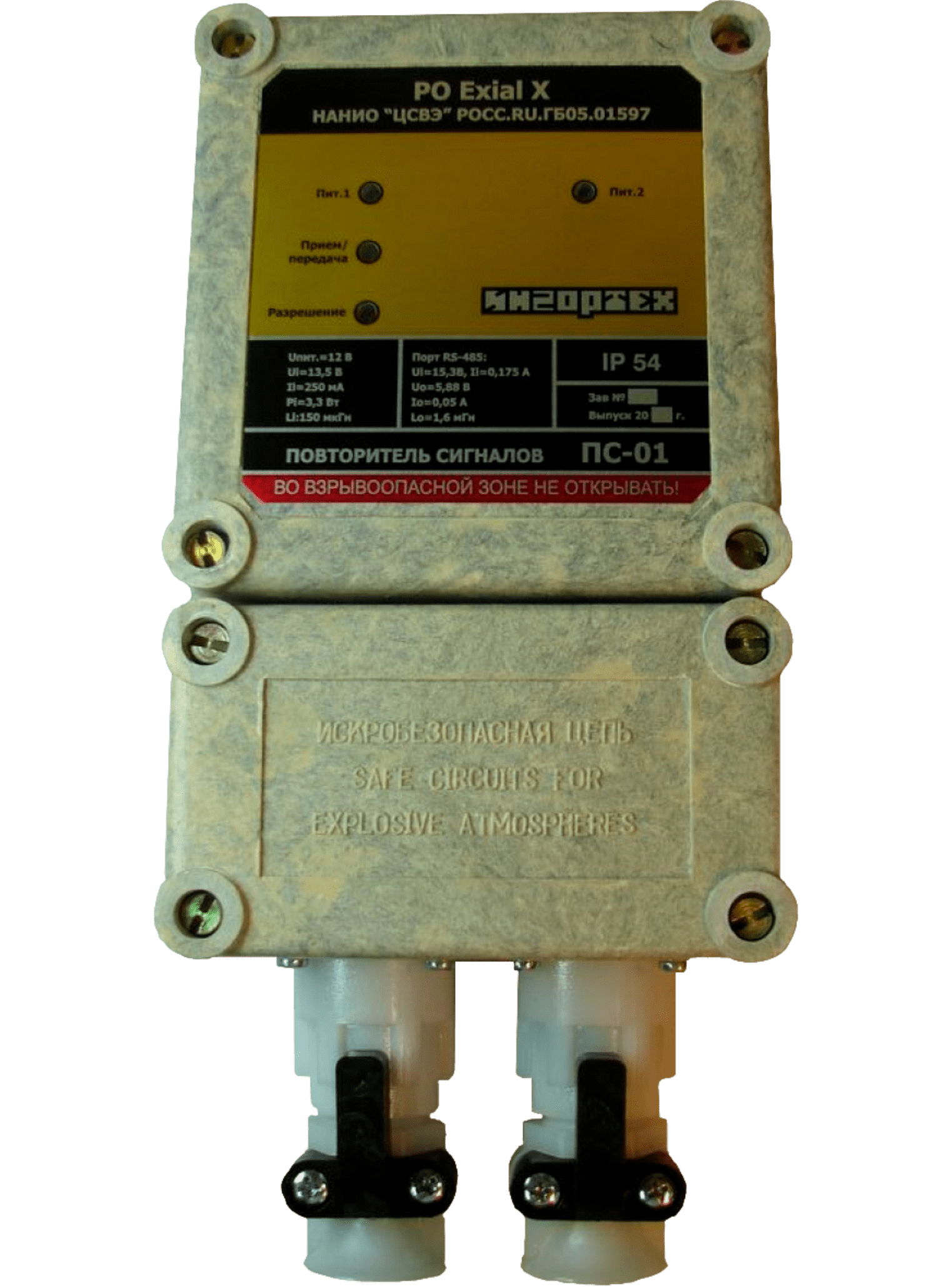

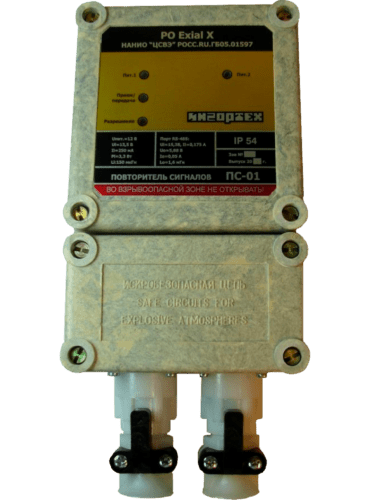

ПC-01 – повторитель сигналов, предназначенный для неповреждаемого гальванического разделения двух искробезопасных сегментов линии RS-485 в подземных выработках шахт и рудников и в их наземных строениях, опасных по рудничному газу и/или пыли;
ПC-02 – барьер искробезопасности, предназначенный для неповреждаемого гальванического разделения искробезопасных сегментов линии RS-485 от искроопасной силовой, сигнальной или осветительной сетей переменного тока во взрывобезопасных зонах.
