Метка системы позиционирования (МСП)

Метка системы позиционирования (МСП)

Общая информация

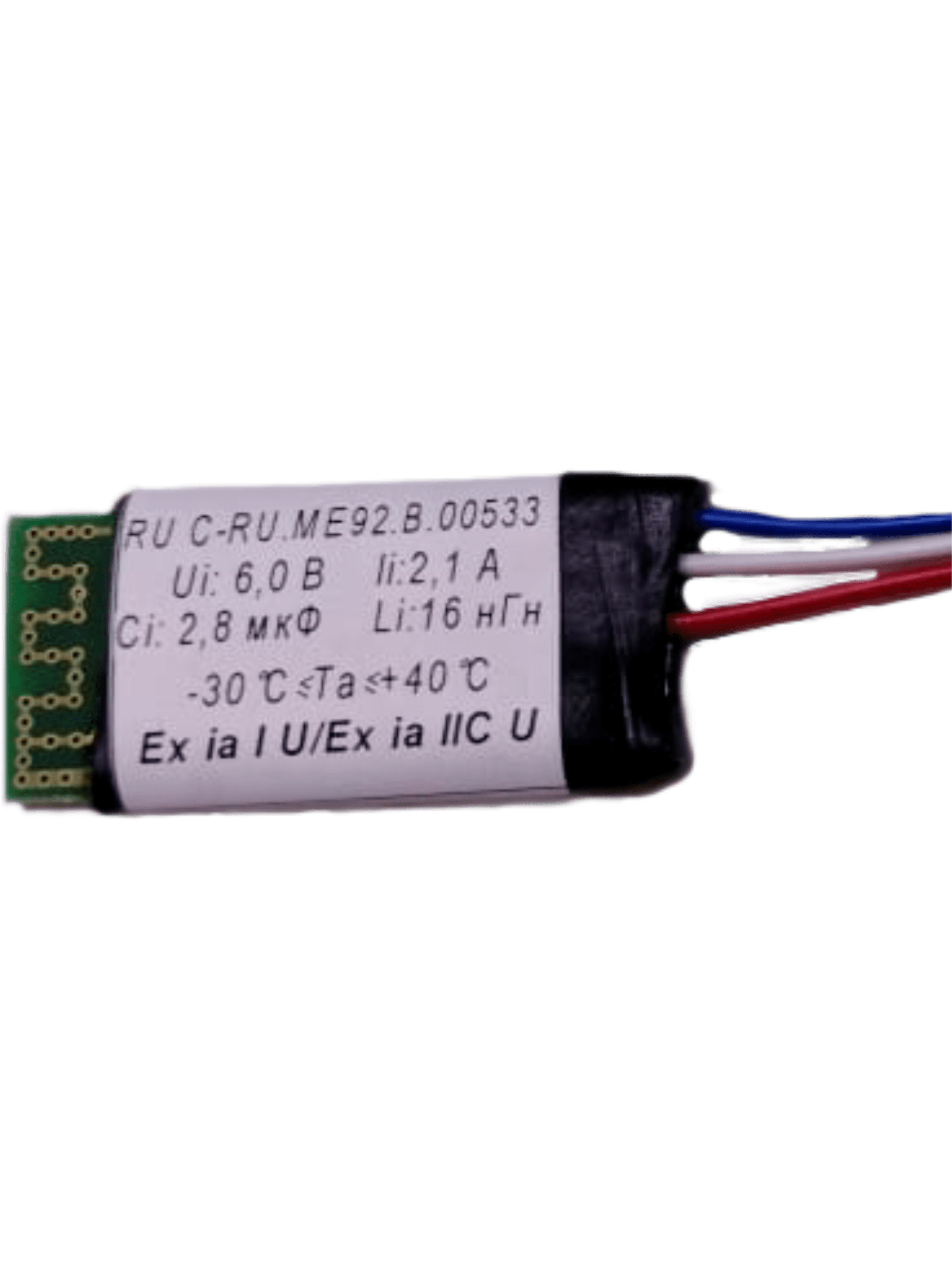

Радиоблок СУБР-02СМ предназначен для приема низкочастотных сигналов комплекса аварийного оповещения типа "СУБР", преобразования их в мигание света головного светодиодного светильника или (и) в сигналы управления звуковым излучателем или (и) в высокочастотные радиосигналы для текстового приемника "СУБР-1ТП", а также для приема-передачи высокочастотных сигналов системы позиционирования и табельного учета горнорабочих.

Конструктивно радиоблок располагается внутри шахтных головных светильников различных модификаций.

Радиоблок заливается компаундом и выполнен в виде параллелепипеда расположенного либо в корпусе из пластика, либо в термоусадочной пленке. Во втором случае к обозначению исполнения радиоблока добавляется буква "к".

Исполнение радиоблока по уровню и виду взрывозащиты соответствует РВ Ехib IU по ГОСТ Р 51330.0-99.

Область применения – согласно маркировке взрывозащиты, регламентирующим применение электрооборудования в подземных выработках рудников и шахт, в том числе опасных по газу или пыли.

Посмотреть подробнее

Радиоблок обеспечивает:

  • приём радиосигналов "авария" и "индивидуальный вызов" комплекса СУБР-1П и его модификаций и преобразования их в сигнал управления схемой головного шахтного светильника
  • приём и преобразование радиосигналов "аварийного текстового сообщения" и "индивидуального текстового сообщения" комплекса СУБР-1П и его модификаций в сигналы высокой частоты для текстового приемника СУБР-1ТП
  • уровень сигнала высокой частоты излучаемый радиоблоком достаточный для надежного приёма приёмником текстовой информации СУБР-1ТП в любом направлении на расстоянии не менее 1,5 м
  • прием сигналов считывающего устройства системы позиционирования горнорабочих и передачу ответных сигналов уровня обеспечивающего прием их считывающим устройством на расстоянии не менее 5 м
  • работоспособность при колебаниях напряжения питания в пределах от 3 до 4,2 В
  • программирование индивидуального номера радиоблока
