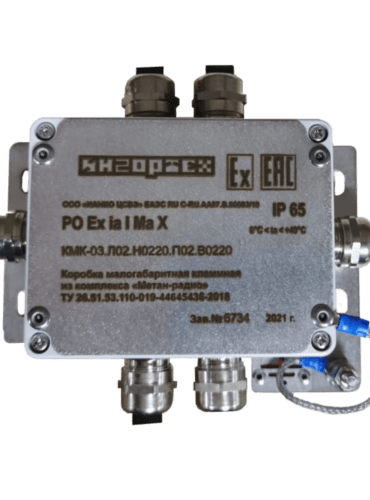

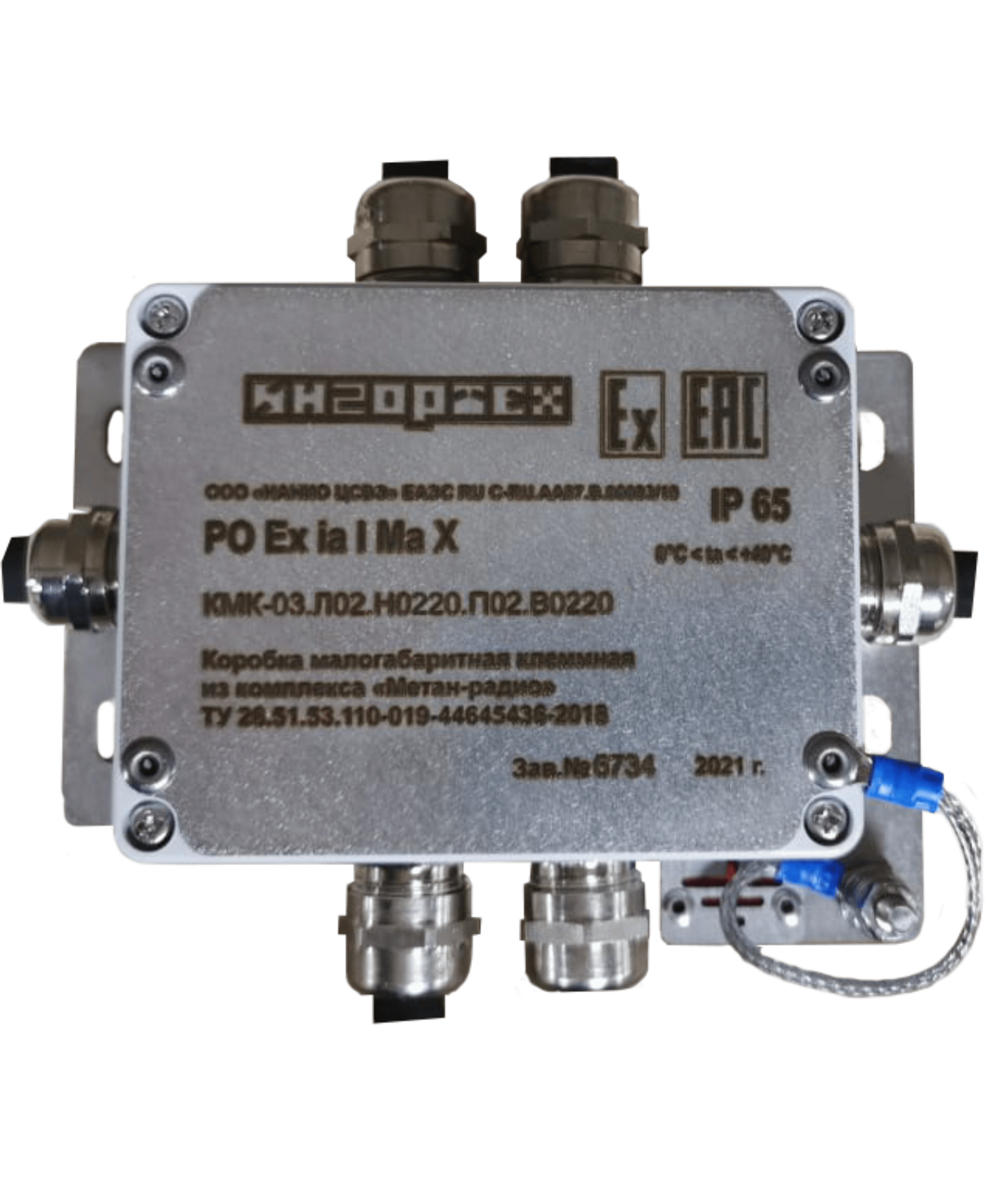

Клеммная коробка КМК

Общая информация

Назначение: Коробки клеммные КМК предназначены для разветвления и (или) соединения кабелей искробезопасных электрических цепей.

Область применения – подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу(метану) и (или) горючей пыли, взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности.

Посмотреть подробнее

Коробки КМК могут использоваться в составе систем газоаналитических шахтных многофункциональных типа «Микон», комплекса многофункциональной связи "СМС Исеть", комплекса "Метан Радио" и других измерительных и информационно-управляющих систем, совместимых с ним по электрическим параметрам.

Характеристика	Значение
Параметры искробезопасных цепей : U_i, В	60
Параметры искробезопасных цепей : I_i, А	10
Степень защиты от внешних воздействий (по ГОСТ 14254-96), не хуже	IP67
Диапазон температур окружающей среды при эксплуатации, ⁰С	от минус 50 до +60
Площадь сечения подключаемой к клемме жилы, мм²,не более	2,5

Коробки малогабаритные клеммные изготавливаются в исполнениях

КМК-АА.ЛXX.НХХХХ.ПХХ.ВХХХХ.VV,

где АА – размер корпуса 01-50х52, 02-80х82, 03-90х115, 04-150х230;

Л, Н, П, В – обозначение левой, нижней, правой и верхней стенки корпуса соответственно для размещения кабельных вводов и/или разъемов по типовым местам размещения;

ХХ – типоразмер кабельных вводов и разъемов: 1 – кабельный ввод для кабеля диаметром 4…8мм, 2 – кабельный ввод для кабеля диаметром 6…12мм, 3 – кабельный ввод для кабеля диаметром 9…20мм, 4 – разъем 4-контактный, 5 – разъем 7-контактный;

VV – обозначение аппаратной модификации КМК (может не указываться).
