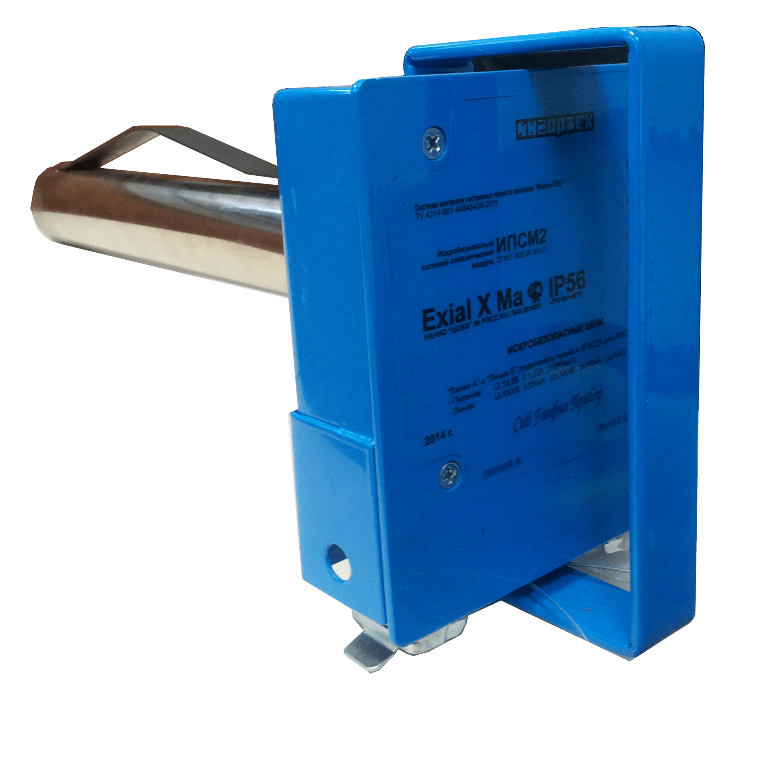

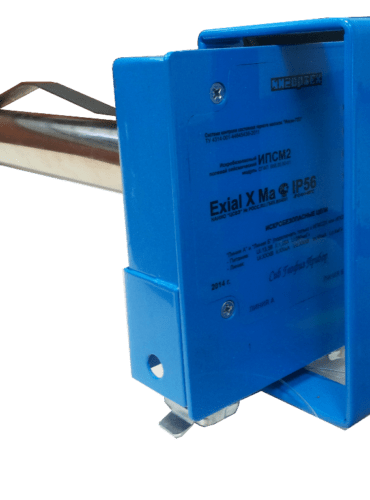

Искробезопасный полевой сейсмический модуль ИПСМ2

Искробезопасный полевой сейсмический модуль ИПСМ2

Общая информация

Трехкомпонентный цифровой сейсмодатчик, предназначенный для пассивной и активной сейсмической локации объектов в горном массиве подземных выработках горных предприятий в целях оперативного текущего геомеханического контроля и прогноза развития опасных ситуаций.

Искробезопасный полевой сейсмический модуль ИПСМ2 применяется совместно с искробезопасными полевыми контроллерами синхронизации ИПКС2Х или взрывобезопасными планшетами (панелями) в составе системы локального, текущего и регионального контроля и прогноза состояния горного массива «Микон-ГЕО» (ТУ 4314-001-44645436-2011).

Область применения – подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу и (или) пыли, согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности.



Посмотреть подробнее

ИПСМ2 обеспечивает:

- прием внешней команды синхронизации по цифровому каналу связи;
- надежный сейсмоакустический контакт с горным массивом;
- преобразование сейсмосигналов в электрические сигналы;
- фильтрацию и усиление электрических сигналов от геофонов в соответствии с настроечными параметрами (НП);
- аналого-цифровое преобразование электрических сигналов;
- запись сейсмической трассы (трассы) – накопление результатов измерений во внут-реннем буфере в соответствии с НП;
- определение пространственной ориентации ИПСМ2;
- передачу накопленных трасс из внутреннего буфера по цифровому каналу связи тех-ническим средствам уровня передачи данных;
- формирование и передачу по цифровому каналу связи параметров, характеризую-щих ориентацию ИПСМ2 и состояние технических средств полевого уровня;
- прием НП по цифровому каналу связи и их хранение в энергонезависимой памяти;
- индикацию наличия напряжения питания, процесса приёма/передачи данных по цифровому каналу связи, правильности установки относительно горизонта и поворота вокруг осевой линии, сонаправленной с измерительной частью ИПСМ2.

Принцип действия

ИПСМ2 регистрирует параметры упругих волн, различая направление прихода благодаря трем ортоганально направленным геофонам, размещенным в металлической колбе, внедряемой в горный массив.
