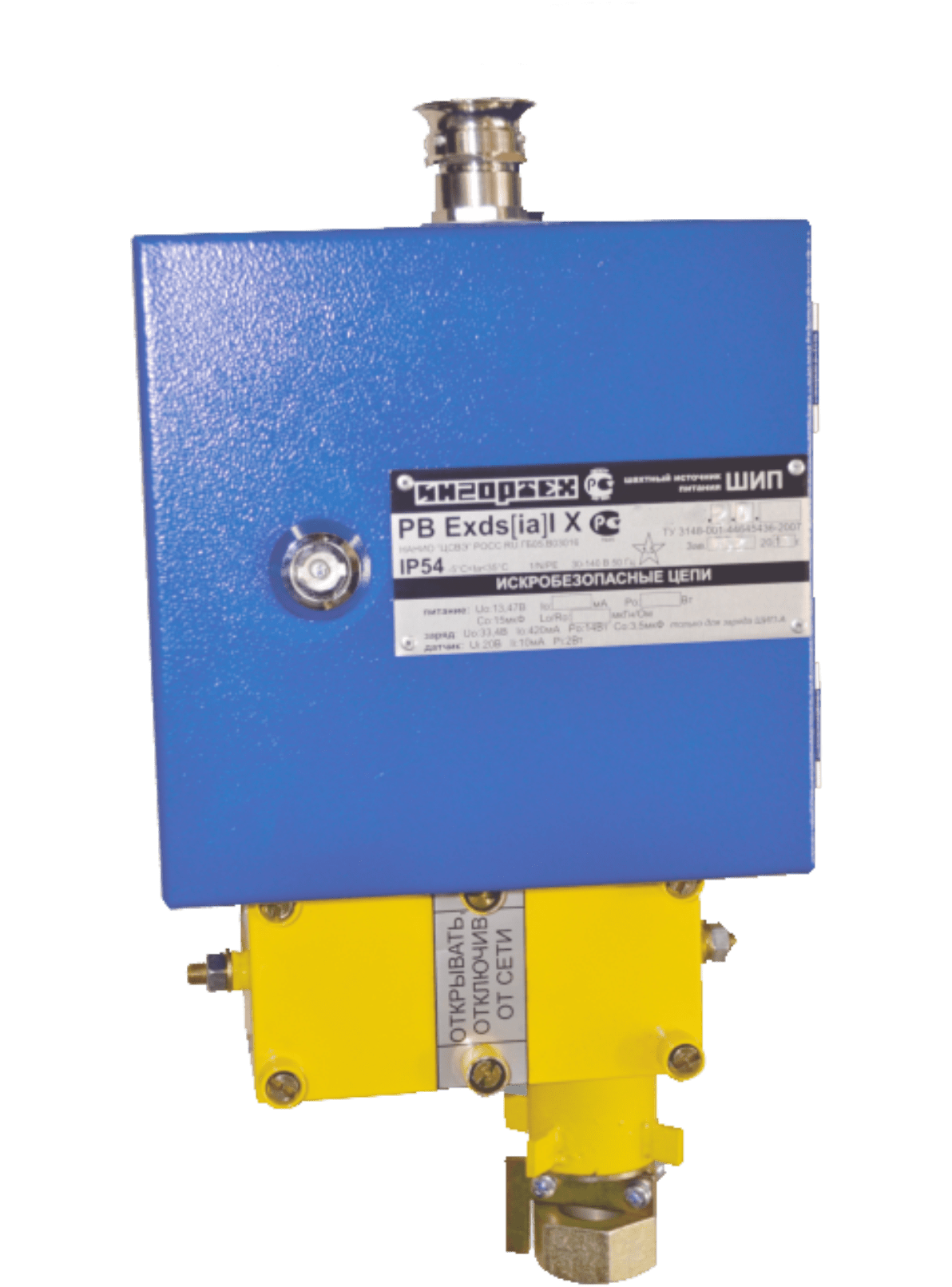

Источник искробезопасный ШИП-М-250/12.0000/00.0000/00-06 (ИП ZVB)

Общая информация

Назначение: ШИП (шахтный источник питания) применяется для обеспечения искробезопасным напряжением питания постоянного тока устройств систем типа «Микон», СПГТ-41, ШАСС Микон, других шахтных измерительных, управляющих и информационных систем, систем шахтной автоматизации, сигнализации и связи.

Область применения – подземные выработки шахт, рудников и их наземные строения, в том числе опасные по газу и (или) пыли, согласно маркировке взрывозащиты и требованиям отраслевых Правил безопасности.

Посмотреть подробнее

Основные функции ШИП-М-250:
- преобразование сетевого напряжение в искробезопасное для заряда аккумуляторной батареи;
- формирование выходного искробезопасного стабилизированного напряжения постоянного тока с
аккумуляторной поддержкой для питания потребителей.

Наименование параметра	Значение
Входное напряжение, В, 50 Гц	~ 36 ^+10%_-15%
Номинальное выходное напряжение, В: - аккумуляторного блока - сетевого блока (для использования в аппаратуре «ШАСС «Микон»)	12 15
Максимальный выходной ток нагрузки, мА, не более: - аккумуляторного блока - сетевого блока (для использования в аппаратуре «ШАСС «Микон»)	250 500
Емкость аккумуляторной батареи, А×час	4
Длительность работы аккумулятора при полной нагрузке, час, не менее	15
Сигнализация об отказе питающего напряжения	«сухой» контакт с диодом
Степень защиты от внешних воздействий по ГОСТ 14254	IP54
Уровень и вид взрывозащиты по ТР ТС 012\2011	РВ Ex db ma [ia Ma] I Mb X / РО Ex ma [ia Ma] I Ma X
Класс оборудования по способу защиты человека от поражения электротоком по ГОСТ 12.2.007	I
Масса, кг, не более	16
Габариты, мм, не более	515 ´ 250 ´ 150
Срок службы, лет, не менее: - ИП кроме аккумуляторного блока - аккумуляторного блока	5 3

Источники искробезопасные ШИП имеют исполнения со следующей структурой условных наименований:

Источник искробезопасный ШИП										–
1
F	–	I1	/	U1	.	I2	/	U2	.	I3	/	U3	–	VV
2		3		4		5		6		7		8		9

где

1 – наименование устройства: Источник искробезопасный ШИП;

2 – обозначение функции:

М – моноблок (совмещенные сетевой и аккумуляторный блоки),

3, 5, 7 (по 4 символа в каждой группе I1, I2 и I3) – номинальный выходной ток в мА для 1, 2 и 3 выходного канала питания соответственно: 0000…1500;

4, 6, 8 (по 2 символа в каждой группе U1, U2 и U3) – номинальное выходное напряжение постоянного тока в вольтах для 1, 2 и 3 выходного канала питания соответственно: 00…12;

9 (2 символа в группе) – обозначение программно-аппаратной модификации (может не указываться): 00…ZZ.

Примечание – Сочетание номинальных выходных тока и напряжения определяется требованием к искробезопасным цепям по ГОСТ 31610.11. Обозначение «0000/00» означает отсутствие соответствующего выходного канала питания.
