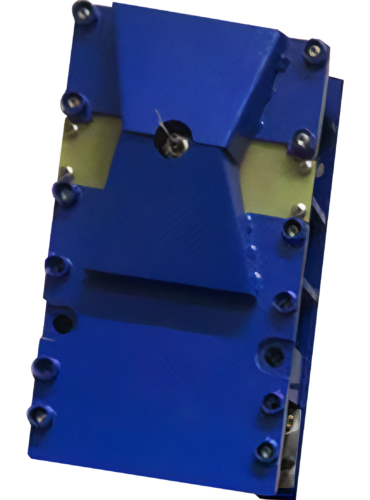

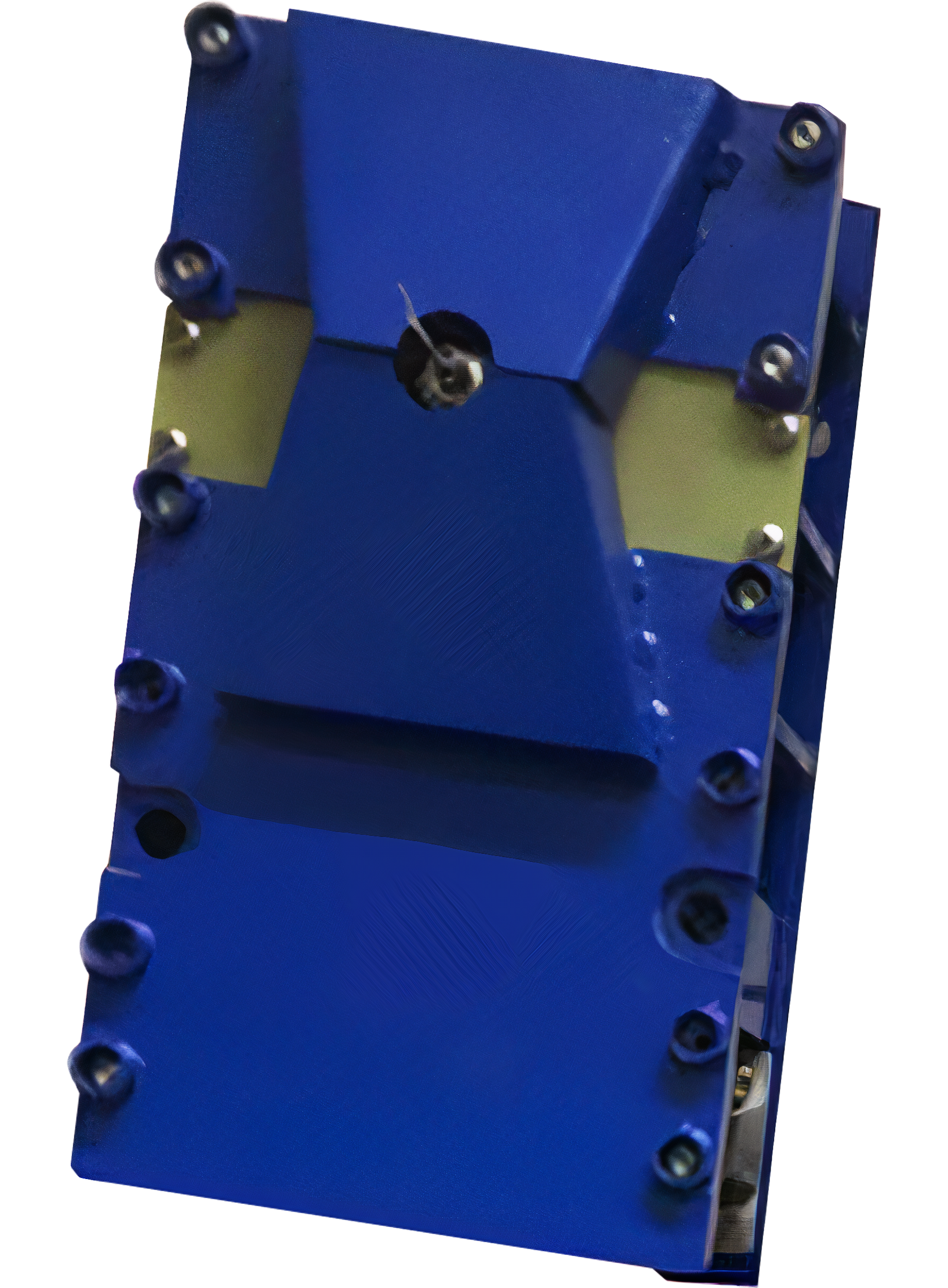

Датчик комбайновый ДК
Общая информация
Датчик комбайновый ДК входит в состав комплекса метан радио.
Комплекс предназначен для телеконтроля объемной концентрации метана в забое, авто- матической газовой защиты забойной машины, регистрации результатов измерений, их энерго- независимого хранения и предоставлении сохраненных данных.
ДК предназначен для установки на забойную машину и служит для непрерывного автоматического измерения объемной концентрации метана в забое.
ДК допускается применять отдельно от технических средств уровня передачи данных. Датчики комбайновые являются восстанавливаемыми изделиями и относятся к ГСП по ГОСТ 12997-84.
Способ забора пробы – диффузионный, принцип действия ДК смешанный: термохимический в диапазоне до 5% объёмных долей концентрации и термокондуктометрический - в диа- пазоне от 5% до 100%.
ДК обеспечивает выполнение следующих функций:
- преобразование концентрации метана в рудничной атмосфере в измерительный сигнал;
- сравнение измеренного значения концентрации с заданными пороговыми значениями срабатывания и формирование управляющего (защитного) воздействия (изменение состояния выходного реле), а также включение предупредительной и аварийной сигнализации;
- местную звуковую сигнализацию о превышении порога срабатывания со звуковым давлением не менее 95 дБ на расстоянии 1 м по оси излучателя (по ГОСТ 24032-80);
- передачу измерительного сигнала и диагностических данных на ретрансляторы;
- диагностику узлов блока РК и блока ДА;
- преобразование концентрации метана в цифровой код и передачу по интерфейсу RS- 485 по запросу, согласно протоколу Modbus RTU.
