Блок ZBI(UGS-01-2)
Общая информация

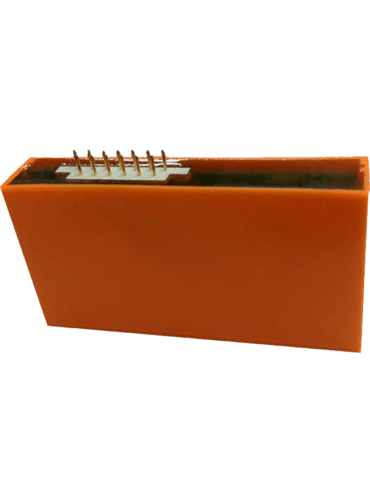

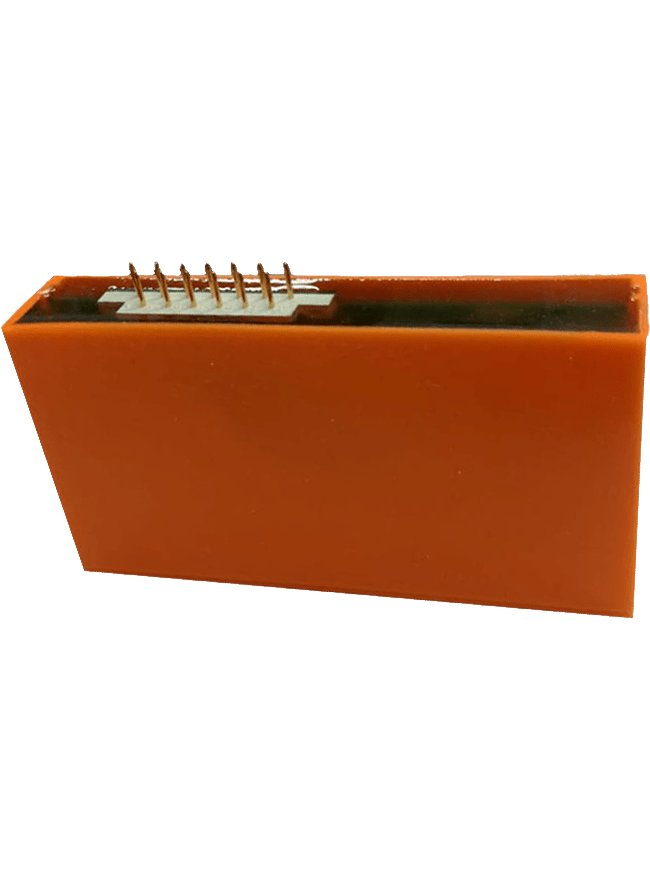

Блок ZBI установлен на печатной схеме и герметизирован в корпусе из пластика как неразборный функциональный блок. Соединение с блоком обеспечивает 16-ти штырьковый разъем.
Основные функции
Технические характеристики
Дополнительно
Документы
В блоке ZBI выделяем следующие функциональные схемы
- преобразователь DC/DC для разделения напряжения питания;
- источник токовый с ограничением по напряжению обеспечивающий правильную зарядку аккумуляторной батареи;
- регулятор напряжения 8В;
- схема идентификации отрицательного напряжения на жиле R для контроля вызова диспетчера;
- генератор сигнала переменного тока для контроля жилы R.
