Абонентский сигнализатор SAO-86/1

Общая информация

Входит в состав Искробезопасной громкоговорящей системы связи и сигнализации UGO-86/1.

Посмотреть подробнее

ОБЕСПЕЧИВАЕТ:

  • симплексную громкоговорящую связь;
  • условную сигнализацию акустическими сигналами;
  • передачу уловных сигналов до запуска конвейеров;
  • проверку состояния зарядки аккумуляторной батареи;
  • генерирование сигнала 30 Гц (за счет блока PCC в последнем устройстве).

В состав сигнализатора входят:

  • электронный блок PA, PB, PCE или PCC, PH;
  • искробезопасный блок BI-UGO;
  • аккумуляторная батарея 9ZZI-l,5/03/MH;
  • кнопки N/O и SP;
  • элемент светоизлучающий;
  • тубовый громкоговоритель, выполняющий функцию микрофона и громкоговорителя.

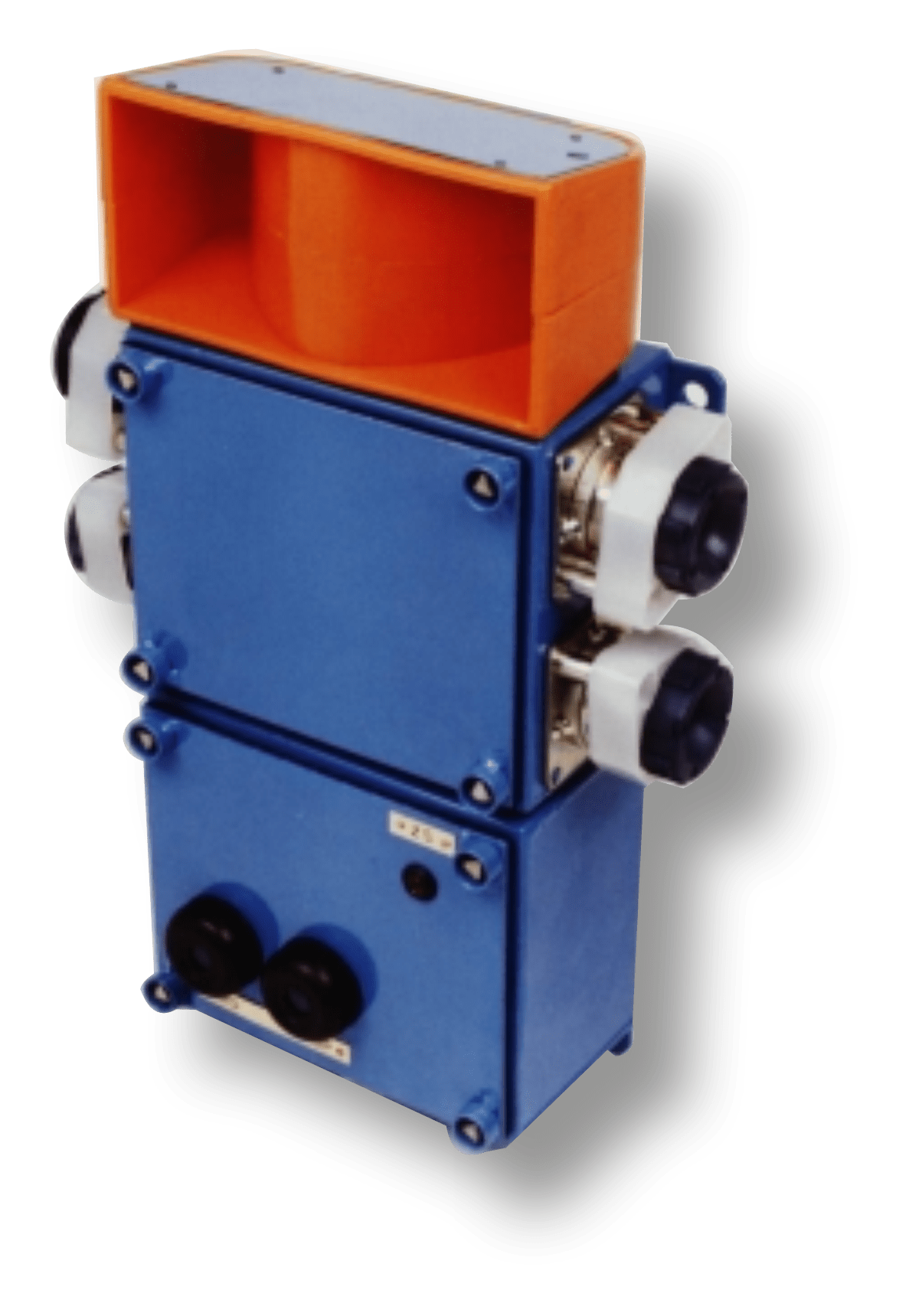

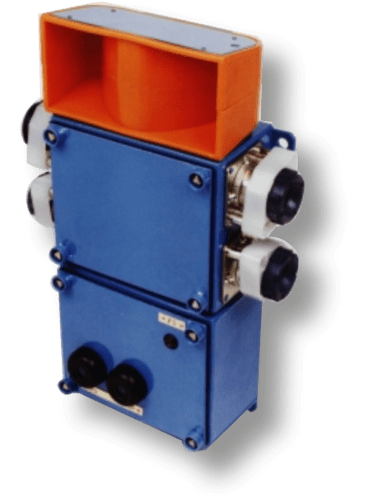

Кнопки и элемент оптической сигнализации прикреплены с внешней стороны, на крышке, закрывающей нижнюю часть корпуса. С внешней стороны на крышке смонтированы плата с электронными системами. Внутри верхней коробки находится блок, обеспечивающий искрозащиту, а также аккумуляторный блок питания. На верхней части корпуса установлен тубовый громкоговоритель, а на боковых – кабельные вводы.
